Как настроить оверлей в MSI Afterburner (мониторинг)

[Misferado 1,694]

Скачиваете утилиту с официального сайта (зеркало)

Устанавливаете, запускаете и сразу же переходите в настройки.



Далее, во вкладку «мониторинг»



В данной вкладке нужно выбрать интересующие нас датчики и активировать их показ в 3D приложениях.
Кликаете на интересующий пункт, если слева от его названия не стоит чёрная галочка (1), то поставьте и активируйте галочку напротив «показывать в ОЭД» (2).



Включайте мониторинг только с тех датчиков, которые вам нужны. В этом окне можно настраивать вид датчика на оверлее. Колонки можно менять местами, просто потянув за неё с зажатой ЛКМ . Для удобства рекомендую опустить частоту кадров и время кадра в самый низ.



Настройки предложены для каждого отдельного датчика и активируются индивидуально.
Чтобы объединить датчики в одну строчку в мониторинге, нажмите "переопределить имя группы" и задайте всем датчикам одно имя на группу.



Для компактности мониторинга рекомендую объединять между собой, в одну строчку логически связанные между собой датчики.
Пример ЦП: Температура; степень его загрузки в процентах, средняя частота ядер и количество занятой оперативной памяти.
Пример ГП: Температура; общая нагрузка в процентах и количество занятой видеопамяти.



Во вкладке ОЭД активируете запуск/отключение мониторинга по горячей клавише, либо по сочетанию клавиш.
Так же, очень удобным пунктом считаю "показывать системное время".



Если хотите, чтобы FPS или фреймтайм был в виде графика (как на скриншоте выше), для отслеживания микростаттеров/фризов и т.п., во вкладке "мониторинг", в соответствующем пункте, напротив "Показывать в ОЭД" выберите "график"



Размер, цвет, шрифт и тип мониторинга можете выбрать в RTSS — утилите, которая ставится вместе с MSI Afterburner и запускается одновременно с запуском вышеназванной.
Рекомендуемые настройки на скриншоте.



Если требуется вывести мониторинг активности накопителя, то во вкладке "мониторинг" нажмите на три точки, справа от графы "Активные графики мониторинга"



В открывшемся окне активируйте пункт "PerfCounter", выделите его активным и нажмите "настроить".



Если визуальная активность в виде скачущих цифр в пунктах есть, то просто нажмите ОК и ещё раз ОК.
Если в появившимся окне не происходит никакой активности и везде написано N/A, то включите счётчики производительности через утилиту exctrlst. exctrlst.7z



В списке графиков, в самом низу появятся пункты относящиеся к накопителю.
Чтобы было легче сопоставлять нагрузку дисков с фризами, нагрузку лучше всего отображать в виде графика (но многим не нравится такой вариант из-за разной частоты опроса).



Для себя я настроил таким образом



Готово!



Для поиска дефектов (определения причины фризов и т.п.) можете понизить период опроса датчиков с 1000 мс до 500 либо 300-200 мс.



Если вас попросили на форуме скинуть видео с мониторингом, выведите в ОЭД абсолютно все значения, как показано на этом видео:




Нажать на первый пункт, прокрутить до низа и с зажатым shift нажать на последний. Затем тыкнуть на галочку слева от последнего пункта и поставить галочку "показывать в ОЭД", но не забудьте отдельно для времени кадра выставить "график".



[IvasI 0]

Приветствую.

Стоит windows 10 последняя версия, MSI Afterburner 4.6.5 В настройках - мониторинг, отсутствуют пункты отвечающие за показ частоты процессора (его ядер). Процессор AMD FX 6300. Так и должно быть или можно как то настроить отображения частоты процессора?

Edited December 23, 2023 by IvasI

[Xedik 411]

В 23.12.2023 в 15:49, IvasI сказал:

Процессор AMD FX 6300

1.Cкачать и установить Aida64
2.В  MSI Afterburner  >  вкладка  Мониторинг > Активные графики мониторинга  >   нажимает   " ... "   И  добавляем  Aida64 !!!

В Аida64  ...   Файл > настройка >   Внешние приложения  >         Поставить галочки  на
Использовать совместную память                                  V
Запись показаний датчиков  в Rivatunner OSD Server   V
Показывать метки                                                             V
+галочки на нужных датчиках !!!                                               V

В  MSI Afterburner  >  настройки >  ОЭД  >  переключатель видимости   >  Указываем кнопочку  !    1 раз нажали включиться 1 раз, выключается !

Адиа64 включена в на фоне  если выключить  датчики пропадут,    пару раз указанную  кнопку и все клюкается !


[Misferado 1,694]

3 часа назад, IvasI сказал:

Приветствую.

Стоит windows 10 последняя версия, MSI Afterburner 4.6.5 В настройках - мониторинг, отсутствуют пункты отвечающие за показ частоты процессора (его ядер). Процессор AMD FX 6300. Так и должно быть или можно как то настроить отображения частоты процессора?

Привет. Можно настроить отображение через использование MSI/RTSS в паре с HWInfo64.

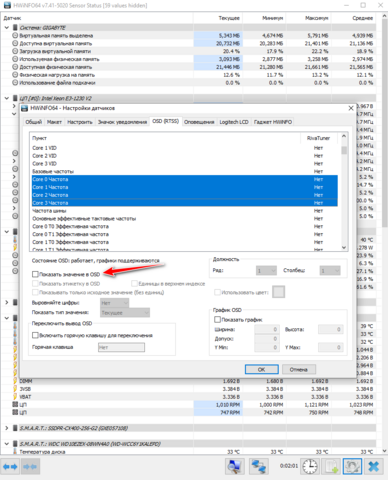

Запускаешь HWinfo в режиме «только датчики/sensors only», заходишь в настройки, раздел OSD(RTSS), выбираешь и активируешь нужные тебе пункты.

Edited December 23, 2023 by Misferado

[Xedik 411]

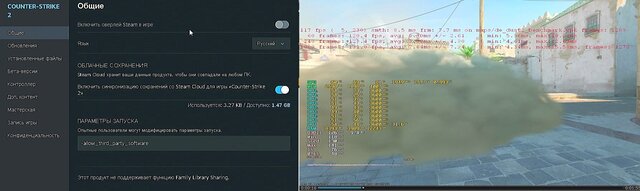

Для того что бы работал мониторинг CS 2

"  -allow_third_party_software  "
