Как правильно приклеить радиатор в зону VRM? | Материнская плата ASUS P8Z77-V LK2

[fotikroman 9]

Суть и описание Вашей проблемы:

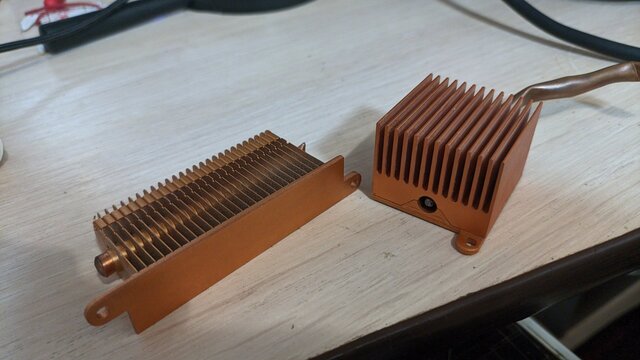

Имеется материнка ASUS P8Z77-V LK2  с Алиэкспресс. На зоне VRM нет радиаторов. Хотя на многих фото этой платы они присутствуют. Отверстий под крепление радиатора на материнке нет. В наличии медный радиатор с другой платы (подходит по размеру) и другой радиатор придётся распилить, чтоб поставить над процессором. По сути можно приклеить на термоклей. Подскажите нюансы данной процедуры.

---

Когда (после чего) появилась проблема:

Отсутствие радиаторов изначально.

Установлен Xeon(R) CPU E3-1280 V2 @ 3.60GHz

---

Ваши действия по решению проблемы:

Найден радиатор. Найден термоклей.

---

Комплектующие ПК:

Материнская плата: ASUS P8Z77-V LK2

Процессор: Xeon(R) CPU E3-1280 V2 @ 3.60GHz



остальные комплектующие не требуются (примечание администратора)



---

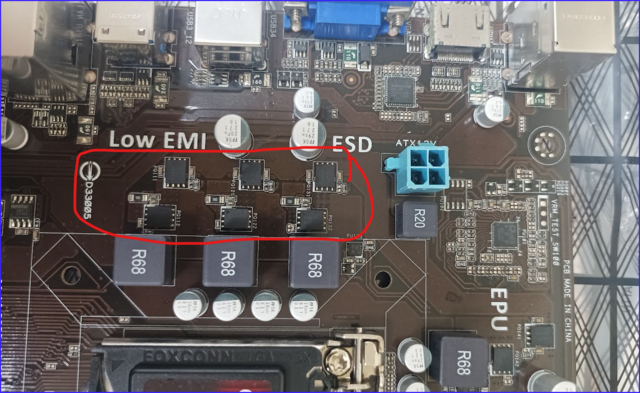

Скриншоты/фото с проблемой:

---

[fotikroman 9]

еще фото по теме

[Lemark07 227]

Для Z-ки очень слабый ВРМ. Без термопрокладки я бы все это не клеил, посмотрите в сторону Fehonda. На сам ВРМ кладется прокладка, по краям фиксируется термоклеем или автомобильным красным герметиком. Пока оно застывает пускай стоит под гнетом, можно прижать парой тяжелых книг или тп

[DHO_N2 1 131]

Зачем тут радиаторы на ВРМ вообще? Проц ледяной, всего 69 вт. И с заблокированным множителем. Не страдайте ерундой, еще замкнёте что-нибудь радиатором этим на матери.



У меня i5 4670k работал в разгоне до 4,5 Ггц на материнке ASRock z87 pro3 с четырьмя фазами питания и проблем не было (да, куцый радиатор на ВРМ был).

[Ryzen 113]

5 часов назад, DHO_N2 сказал:

Зачем тут радиаторы на ВРМ вообще? Проц ледяной, всего 69 вт. И с заблокированным множителем. Не страдайте ерундой, еще замкнёте что-нибудь радиатором этим на матери.



У меня i5 4670k работал в разгоне до 4,5 Ггц на материнке ASRock z87 pro3 с четырьмя фазами питания и проблем не было (да, куцый радиатор на ВРМ был).

Согласен. К тому же, если производитель материнки не счел нужным крепить радиатор, то нечего заниматься колхозом (но это не точно).

Изменено 11 ноября, 2023 пользователем Ryzen

[Enforsen 1 085]

В 10.11.2023 в 18:08, fotikroman сказал:

Комплектующие ПК:

Материнская плата: ASUS P8Z77-V LK2

Процессор: Xeon(R) CPU E3-1280 V2 @ 3.60GHz



---

...

Ни чего не делай ...

Ставь проц материнку и живи спокойно ... всё будет отлично.

[fotikroman 9]

В 11.11.2023 в 22:48, Ryzen сказал:

Согласен. К тому же, если производитель материнки не счел нужным крепить радиатор, то нечего заниматься колхозом (но это не точно).

Радиатор, судя по фото, на этой серии материнок там был, теперь китайцы чуть изменили расположение чипов и места под крепёж радиаторов исчезли.

Радиатор установлен, на китайский термоклей  Stars-922. Консистенция клея примерно как у герметика.

Изменено 17 ноября, 2023 пользователем fotikroman
опечатка

[fotikroman 9]

По результатам мониторинга температура ЦП в пиковых нагрузках (игры) снизилась на 5-8 градусов. До установки радиатора максимальная температура процессора достигала 81 градуса.
