Подключение проводов к модульному блоку питания | Deepcool PQ850m

[Петрович87 0]

Сообщение:

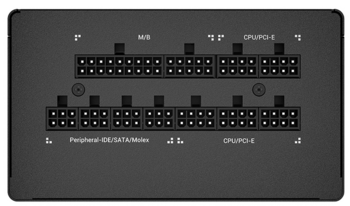

Подскажите куда подключить кабель CPU и кабель PCI-E если на модульном блоке написано CPU/PCI-E , что это означает? То есть в любой разьем блока можно воткнуть или то или то? Поясните пожалуйста, блок PQ850m

---

Комплектующие которые имеются в наличии:

Материнская плата:MSI z690m

Процессор:12600

Оперативная память:ddr5

Видеокарта:etc 3070

Накопители (HDD/SDD):

Блок питания:PQ850M

Сис-ма охлаждения:Водянка

---

Для каких целей требуется комплектующее:

Сборка ПК

---

Бюджет для подбора: 140

---

Изменено 17 января, 2023 пользователем Петрович87

[UNIFYPlay 804]

49 минут назад, Петрович87 сказал:

на модульном блоке написано CPU/PCI-E

это означает, что в эти разъемы вы можете подключить что доп питание процессора CPU, что доп питание видеокарты PCI-E

[Std_fast 771]

Доброго вечера, однако, другая сторона этого провода, который подключается перевернута и для видео карты плюс в одной стороне, а для проца в другой будьте внимательный, косы для подключения одинаковы, для выхода в материнскую плату и видео карту разные не перепутайте, а то можно сразу видеокарту превратить в кирпич и как следствие выкинуть.

[Петрович87 0]

Спасибо

[Antj 1]

Разъясните, пожалуйста, ситуацию по БП DeepCool PQ850M. Видеокарта (6750xt) питается 8+8pin. Корректно ли её подключение двумя проводами 6pin (со стороны БП) - 6+2pin со стороны видеокарты? Настораживает именно то, что со стороны БП этот провод всего на 6pin.

[Std_fast 771]

6 минут назад, Antj сказал:

со стороны БП этот провод всего на 6pin

Доброго верера именно они универсальные 6+2 пин, а с друой стороны на 8 пин, сделано специально для поддержки любых карт, на которых имелось раньше питание 6 и/или 8 пин

[G-Harck 60]

27 минут назад, Antj сказал:

Корректно ли её подключение двумя проводами 6pin (со стороны БП)

Не понял вопроса. У БП 8 контактов для питания CPU и видео. На проводах есть маркировки PSU, CPU и PCI-E. Контактом PSU вставляете в БП, СPU в материнку, PCI-E в видеокарту.

[Antj 1]

Да, на самом БП для питания процессора и видеокарты разъём на 8pin. Но! Вместе с блоком питания в комлпекте идут провода для подключения видеокарты, у которых со стороны БП всего 6 контактов (хотя сама фишка на 8).

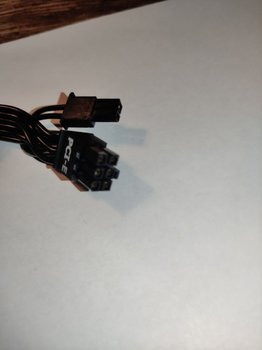

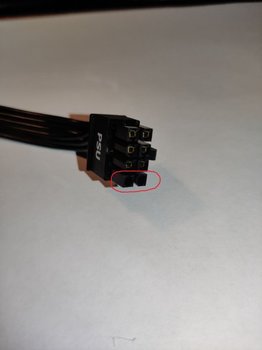

Я прикрепил фотографию контактов с двух сторон. Смущает разъём на втором фото (выделил красным, отсутствие двух контактов) провода со стороны БП (PSU).



9 часов назад, Std_fast сказал:

Доброго верера именно они универсальные 6+2 пин, а с друой стороны на 8 пин, сделано специально для поддержки любых карт, на которых имелось раньше питание 6 и/или 8 пин

В том и дело, что с одной стороны 6+2 контакта, а с другой всего 6 контактов.

Изменено 27 февраля, 2023 пользователем Antj

[Std_fast 771]

2 часа назад, Antj сказал:

Да, на самом БП для питания процессора и видеокарты разъём на 8pin. Но! Вместе с блоком питания в комлпекте идут провода для подключения видеокарты, у которых со стороны БП всего 6 контактов (хотя сама фишка на 8).

Я прикрепил фотографию контактов с двух сторон. Смущает разъём на втором фото (выделил красным, отсутствие двух контактов) провода со стороны БП (PSU).



В том и дело, что с одной стороны 6+2 контакта, а с другой всего 6 контактов.

Доброго утра, фишка насколько выводов 8 пин как раз PSU в модульный блок питания, а другую сторону в видео карту , а то что в них нет проводом это производитель сэкономил

[Antj 1]

1 час назад, Std_fast сказал:

Доброго утра, фишка насколько выводов 8 пин как раз PSU в модульный блок питания, а другую сторону в видео карту , а то что в них нет проводом это производитель сэкономил

Но ведь питание видеокарты 8+8 пин, а не 6+6...?

[Std_fast 771]

25 минут назад, Antj сказал:

Но ведь питание видеокарты 8+8 пин, а не 6+6...?

Не переживайте по этому поводу, необходимо вести 2 косы от блока питания, там идет на сколько помню 3 +12 вольт остальное земля, а так все у Вас нормально, фишка 8 пин

[Antj 1]

Благодарю. Почему я интересуюсь? При нагрузке в играх ПК уходит в перезагрузку... Думаю, может быть по этой причине.

[Std_fast 771]

3 минуты назад, Antj сказал:

Благодарю. Почему я интересуюсь? При нагрузке в играх ПК уходит в перезагрузку... Думаю, может быть по этой причине.

Вполне возможно, что и по этой.

А так еще для интереса проверьте журнал работы виндовс и посмотрите на ошибки, которые возникают при перезагрузках по ним можно понять или смотреть в какую сторону ветер дует.

[Antj 1]

Подробнее об ошибках (чаще возникает ошибка 292):

EventData



BugcheckCode

292



BugcheckParameter1

0x0



BugcheckParameter2

0xffff9a0befd64028



BugcheckParameter3

0xbc000800



BugcheckParameter4

0x1010135



SleepInProgress

0



PowerButtonTimestamp

0



BootAppStatus

0



Checkpoint

0



ConnectedStandbyInProgress

false



SystemSleepTransitionsToOn

0



CsEntryScenarioInstanceId

0



BugcheckInfoFromEFI

false



CheckpointStatus

0



CsEntryScenarioInstanceIdV2

0



LongPowerButtonPressDetected

false



EventData







BugcheckCode

0



BugcheckParameter1

0x0



BugcheckParameter2

0x0



BugcheckParameter3

0x0



BugcheckParameter4

0x0



SleepInProgress

6



PowerButtonTimestamp

0



BootAppStatus

3221225684



Checkpoint

0



ConnectedStandbyInProgress

false



SystemSleepTransitionsToOn

0



CsEntryScenarioInstanceId

0



BugcheckInfoFromEFI

false



CheckpointStatus

0



CsEntryScenarioInstanceIdV2

0



LongPowerButtonPressDetected

false



[Std_fast 771]

Смотрите не все ошибки, а именно критические связанные с перезагрузкой системы



или отключением системы



[Antj 1]

2 минуты назад, Std_fast сказал:

Смотрите не все ошибки, а именно критические связанные с перезагрузкой системы



или отключением системы



Я указал именно критические, из-за которых комп перезагружается

[Std_fast 771]

Данная ошибка связана с сертификатами системы и может быть если виндовс не лицензия скорее всего с этим, но не как не с блоком питания, с питанием ошибки типа power kernel 41 (43) или что-то подобное

[Antj 1]

Как раз она! (То, что указал выше это из вкладки "подробности")

В журнале просмотра событий числится 25 критических ошибок Kernel-Power 41, BugcheckCode 292 или BugcheckCode 0.

[Std_fast 771]

23 минуты назад, Antj сказал:

25 критических ошибок Kernel-Power 41

Вот эта может быть как раз и связана с нехваткой по питанию видео карты, присоединяйте карту 2-мя косами. Плюс как вариант попробуйте помониторить потребление и все параметры системы при нагрузках в ОССТ, все увидите сами, что проседает или может быть перегревается

[Antj 1]

Std_fast, спасибо!

Так она подключена двумя косами (6pin - 6+2pin).

Вообще странно, что производитель БП не комплектует проводами 8pin - 8pin или 8pin - 6+2 pin.
