Неудачное включение,нужен совет. Решил обновить биос через материнскую плату и она подгорела.

[Peperz 1]

The essence and description of your problem:

Купил комплектующие,материнская плата MAG Tomahawk wifi ddr5 z690.Блок питания Thermaltake Toughpower PF1 850w. Так как процессор пока в пути решил обновить биос с флешки без процессора.Есть такой рабочий способ.Подключил к бп косу 24пин и два для процессора,подключил к плате,вставил флешку с биосом включил бп и нажал на материнской плате кнопку обновления биоса.Огонек  обновления замигал и пшикнуло,на плате загорелся лед цпу,обновление помигало минут 5-6 перегрузилось и потухло.Все  прошло как по инструкции.Отсоединил плату,начал убирать в коробку и обнаружил на ней следы пшика.... Все новое,только из магазина...Думаю скорей всего неправильно подключил одну косу к бп,хотя по пинам подходит.Могло из за этого произойти такое? И насколько серьезное повреждение в плане ремонта и примерно цена?Плата лежала на коробке из под материнки,внешнего кз не было.Спасибо.

---

When (after) the problem appeared:

После начала обновления биос

---

Your actions to solve the problem:

Не знаю

---

PC components:

Материнская плата: MSI MAG Z690 TOMAHAWK WIFI ddr5

Процессор:

Оперативная память:

Видеокарта:

Накопители (HDD/SDD):

Блок питания: Thermaltake Toughpower PF1 850 [PS-TPD-0850FNFAPE-1]

Сис-ма охлаждения:

---

Additional description:

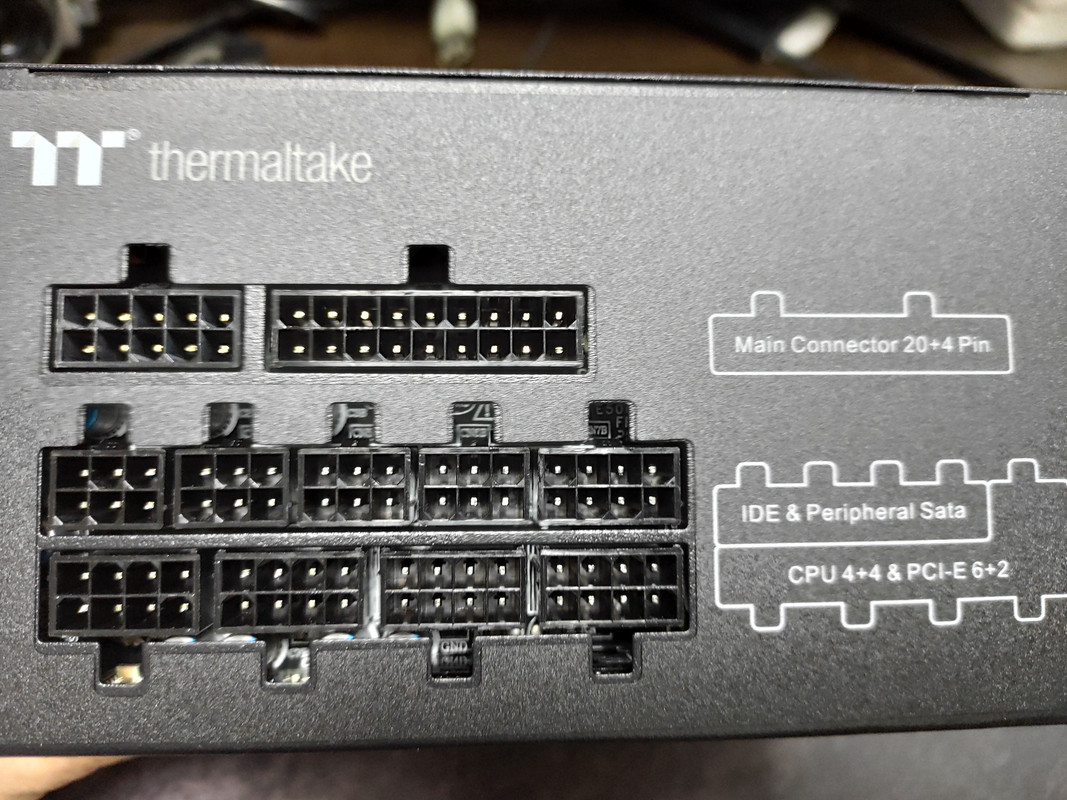

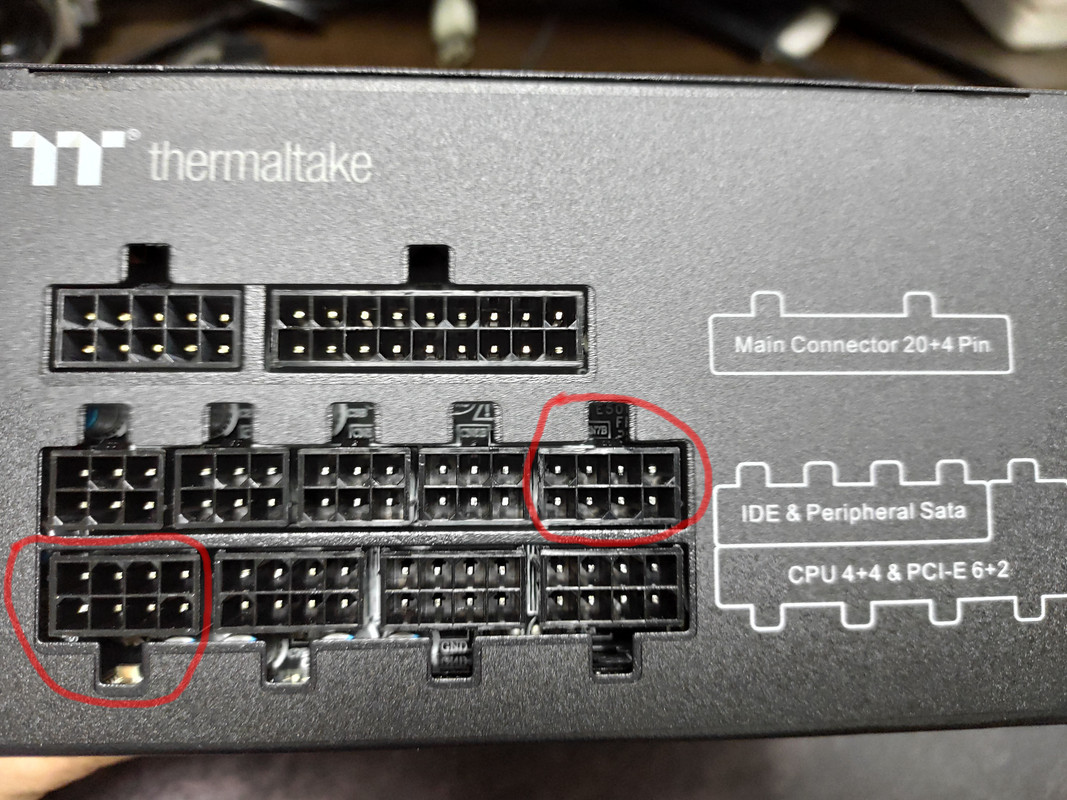

Подключал в эти разъемы

---

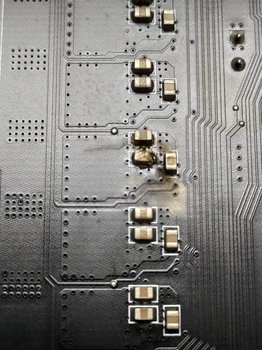

Screenshots / photos with the problem:

---

[logg 320]

Я так понимаю это развязка - сглаживающие конденсаторы на одну из фаз питания проца. Какой провод подключили в 8pin cpu? Там при особом усердии можно затолкать 8pin pcie, а + и - 12 вольт там поменяны местами, в теории комп не должен был включится. Неправильно в бп тоже не получится включить, там защелка не даст, более того они там все одинаковые что на cpu, что на pcie полярность меняется только у самого оконечного разъёма. Может кто из инженеров больше подскажет по конденсаторам на фазу, т.к. особо не лезу в такие дела с паяльником) Вообще не очень приятная ситуация, магазин может отказать в гарантии, и что там с дорожкой под маской непонятно, надеюсь, что замена кондёра оживит плату.

[Guest]

Ни один серьезный ремонтник сразу по фото не скажет, что там произошло, что нужно заменить и в какую сумму обойдется ремонт - факторов куча - нужно все это оценивать в реале когда доска лежит на столе перед ремонтником.

Хорошо, что я в свое время взял бп с универсальной лодкой...



[Peperz 1]

На плате 2 разъема для питания процессора по 8пин.Подключил оба,кабеля точно для подключения сpu. Процессор память и тд на плату не устанавливались.Так как прошивка биоса ,работает при включении кнопки прошивки биоса.Когда все подключил,лед индикатор на плате не горел,при нажатии кнопки прошивки биос,кнопка биос заморгала пшикнуло и загорелся индикатор лед на плате.По гарантии скорей всего откажут,поэтому написал сюда,тк являюсь подписчиком канала...



5 минут назад, MisterBim сказал:

Ни один серьезный ремонтник сразу по фото не скажет, что там произошло, что нужно заменить и в какую сумму обойдется ремонт - факторов куча - нужно все это оценивать в реале когда доска лежит на столе перед ремонтником.

Хорошо, что я в свое время взял бп с универсальной лодкой...



Согласен,это я от безысходности)

[Guest]

7 минут назад, MisterBim сказал:

с универсальной лодкой...

*колодкой.

@Peperz неси в сц.

Про гарантийный ремонт, да, к сожалению забудь, даже суд не поможет.



[MelRom 438]

2 минуты назад, Peperz сказал:

На плате 2 разъема для питания процессора по 8пин.Подключил оба,кабеля точно для подключения сpu. Процессор память и тд на плату не устанавливались.Так как прошивка биоса ,работает при включении кнопки прошивки биоса.Когда все подключил,лед индикатор на плате не горел,при нажатии кнопки прошивки биос,кнопка биос заморгала пшикнуло и загорелся индикатор лед на плате.По гарантии скорей всего откажут,поэтому написал сюда,тк являюсь подписчиком канала...



Возможно был брак с нарушением распиновки, а может и брак материнки, советую сначала обратиться по гарантии, а потом уже идти в СЦ. В любом случаи на данном форуме нет сотрудников happy pc, если желаете пообщаться непосредственно с ними то вам сюда https://happypc.ru/contact/

[John_Doe 923]

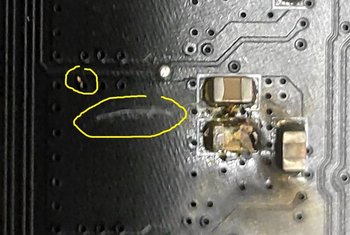

А что это? Царапина? И что за точка, расковыреная маска до меди?

Что то совсем не верится в  "Плата лежала на коробке из под материнки,внешнего кз не было."



[MelRom 438]

59 минут назад, John_Doe сказал:

А что это? Царапина? И что за точка, расковыреная маска до меди?

Что то совсем не верится в  "Плата лежала на коробке из под материнки,внешнего кз не было."



Не фига ты глазастый?! А это же под блоком WRM как раз.

[John_Doe 923]

да. это одна из фаз питания ядра.

моё видение этой ситуации..

по плате не хило так, чем то железным чиркнули.. осталась царапина и был задет SMD конденсатор, его замкнуло.

при включении он, само-собой, прогорел.

трудно судить сгорел ли DRMOS фазный или нет.. только сц сможет сказать.

ни о какой гарантии естественно и речи быть не может.

[MelRom 438]

11 минут назад, John_Doe сказал:

да. это одна из фаз питания ядра.

моё видение этой ситуации..

по плате не хило так, чем то железным чиркнули.. осталась царапина и был задет SMD конденсатор, его замкнуло.

при включении он, само-собой, прогорел.

трудно судить сгорел ли DRMOS фазный или нет.. только сц сможет сказать.

ни о какой гарантии естественно и речи быть не может.

Ну все, убил последнею надежду ?

[Guest]

14 минут назад, John_Doe сказал:

ни о какой гарантии естественно и речи быть не может.

Об чом я и писал выше:

2 часа назад, MisterBim сказал:

Про гарантийный ремонт, да, к сожалению забудь, даже суд не поможет.

[Peperz 1]

Не мог ничем по плате чиркнуть,так как в корпус не вставлял.Позже коробку со следом сфотографирую.Плату смотрел в магазине,но даже из пакета не вытаскивал и дома распаковал.На гарантию сразу не расчитывал,а спросил на сколько критичные повреждения.Стоит ли вообще отправлять в ремонт и не вылезет ли в дальнейшем проблема? Понятно что могут быть где то скрытые повреждения,но если все же порассуждать в теории?

[Guest]

Пломбы сам скрывал с коробки и пакета?

Если это днс, то вполне вероятно, что они тебе впарили востановленную или проблемную и возвратную мп.

[Peperz 1]

Да брал в Технопойнте,пломбу сам вскрывал.

[Peperz 1]

Сегодня внимательно посмотрел и сфотал,это не царапина,а типа вздутости.Просто кадр был снят под углом.

[UNIFYPlay 794]

4 часа назад, Peperz сказал:

Сегодня внимательно посмотрел и сфотал,это не царапина,а типа вздутости.Просто кадр был снят под углом.

Добрый лень.

ну это прошило плату.....в этом ничего удивительного



7 часов назад, Peperz сказал:

Стоит ли вообще отправлять в ремонт и не вылезет ли в дальнейшем проблема?

изначально нужно найти из-за чего появилась проблема....

в вашем случае я практически уверен, что под кондером прогар....а вот насколько он сильный, это уже нужно смотреть

если найти проблему, устранить ее, устранить прогар (если это возможно), то в дальнейшем эта проблема не вылезет (опять же, все зависит от мастера, как он сделает)

Ну а по поводу целесообразности, тут ничего не могу сказать, у каждой мастерской своя цена и качество работы тотже у всех разное...

Так что если соберетесь восстанавливать плату, то перед тем как ее нести куда-то, обязательно почитайте отзывы, чтобы потом этот ремонт вам не вышел боком)

[Peperz 1]

Немного успокоился,все проанализировал,все делал по инструкции,кому интересно https://ru.msi.com/Motherboard/MAG-Z690-TOMAHAWK-WIFI/support#manual стр.39.Отнесу по гарантии пусть проверяют из за чего, параллельно проверю блок питания.Потом буду принимать решение.

[Std_fast 916]

3 минуты назад, Peperz сказал:

Отнесу по гарантии пусть проверяют из за чего

Доброго дня. Полностью Вас поддерживаю, уж СЦ никто не отменит, если гарантия возвернет, все таки  новая карта и гарантия есть.

[UNIFYPlay 794]

42 минуты назад, Peperz сказал:

Немного успокоился,все проанализировал,все делал по инструкции,кому интересно https://ru.msi.com/Motherboard/MAG-Z690-TOMAHAWK-WIFI/support#manual стр.39.Отнесу по гарантии пусть проверяют из за чего, параллельно проверю блок питания.Потом буду принимать решение.

если не сложно, выложите потом сюда, что СЦ отпишет

[Peperz 1]

хорошо

[Peperz 1]

Вообщем отписываюсь по результату,посовещавшись с грамотными людьми,было принято решение по гарантии не сдавать,так как сложно было бы доказать внешние повреждения,экспертизы и прочее,плюс время.Отправил на ремонт,отделался легким испугом и заменой поврежденных элементов,больше ничего не пострадало.Как это произошло не понятно,либо брак,либо... Ps Bios все же я обновил на последний

удачно при включении когда пшикнуло)

[Std_fast 916]

1 минуту назад, Peperz сказал:

Вообщем отписываюсь по результату,посовещавшись с грамотными людьми,было принято решение по гарантии не сдавать,так как сложно было бы доказать внешние повреждения,экспертизы и прочее,плюс время.Отправил на ремонт,отделался легким испугом и заменой поврежденных элементов,больше ничего не пострадало.Как это произошло не понятно,либо брак,либо... Ps Bios все же я обновил на последний

удачно при включении когда пшикнуло)

Доброго дня. Рад за Вас, что все удачно произошло и мать починили, все так ждете проц или уже собрали комп???

[Guest]

1 минуту назад, Peperz сказал:

так как сложно было бы доказать внешние повреждения,экспертизы и прочее,плюс время.

Ты бы ничего не смог доказать.



В 15.01.2023 в 18:21, MisterBim сказал:

даже суд не поможет.



[Peperz 1]

6 минут назад, Std_fast сказал:

Доброго дня. Рад за Вас, что все удачно произошло и мать починили, все так ждете проц или уже собрали комп???

Еще не все комплектующие приехали,жду,сто бы все за раз собрать и больше не лазить.

6 минут назад, MisterBim сказал:

Ты бы ничего не смог доказать.





Вот поэтому и не стал с гарантийкой связываться.

[Std_fast 916]

Только что, Peperz сказал:

Еще не все комплектующие приехали,жду,сто бы все за раз собрать и больше не лазить.

Тогда удачно дождаться и хорошо собрать ... ?
