У меня заняты все линии PCIe. Хочу добавить ещё один ssd m2. Как поступить?


Recommended Posts

The essence and description of your problem:

Всем привет!

Люди добрые подскажите пожалуйста, по линиям PCIe и ssd m2 (более 1)
Вопрос такой, т.к. на проце 20 линий PCIe то они все уже заняты, а на плате есть еще 3 разъема m2 4.0, как они будут работать, с какой скоростью если я добавлю еще один ssd m2? Объясните пожалуйста поподробнее как они буду взаимодействовать с системой без свободных линий PCIe на проце?



When (after) the problem appeared:

нужно расширить объем памяти


Your actions to solve the problem:

не предпринимал действий


PC components:

Материнская плата: Z790 AORUS ELITE AX

Процессор: i7 13700kf

Оперативная память: ddr 5 6000

Видеокарта: gtx 3080

Накопители (HDD/SDD): m2 4.0 x 4

Блок питания: corsair hx 1000

Сис-ма охлаждения: СВО ID-cooling


Operating system: {"1":"Windows 11"}
Link to comment
  • Guest changed the title to У меня заняты все линии PCIe. Хочу добавить ещё один ssd m2. Как поступить?
В 22.12.2022 в 11:00, Андрей_Самара сказал:
Суть и описание Вашей проблемы:

Всем привет!

Люди добрые подскажите пожалуйста, по линиям PCIe и ssd m2 (более 1)
Вопрос такой, т.к. на проце 20 линий PCIe то они все уже заняты, а на плате есть еще 3 разъема m2 4.0, как они будут работать, с какой скоростью если я добавлю еще один ssd m2? Объясните пожалуйста поподробнее как они буду взаимодействовать с системой без свободных линий PCIe на проце?


Когда (после чего) появилась проблема:

нужно расширить объем памяти

Ваши действия по решению проблемы:

не предпринимал действий

Комплектующие ПК:

Материнская плата: Z790 AORUS ELITE AX

Процессор: i7 13700kf

Оперативная память: ddr 5 6000

Видеокарта: gtx 3080

Накопители (HDD/SDD): m2 4.0 x 4

Блок питания: corsair hx 1000

Сис-ма охлаждения: СВО ID-cooling

Операционная система: Windows 11

Тоже интересно, послушаю. Как быстрое решение - купить pcie ссд. При установке в слот он будет делить линии с видеокартой. Производительность будет на уровне pcie 3.0x16

Link to comment
В 22.12.2022 в 11:00, Андрей_Самара сказал:

Вопрос такой, т.к. на проце 20 линий PCIe то они все уже заняты, а на плате есть еще 3 разъема m2 4.0,

На плате всего 3 М2. Один напрямую с проца. Как у тебя вдруг с проца все занято и ещё 3 осталось?




  • Мне это нравится 1

Если ничто другое не помогает, прочтите наконец инструкцию!

Link to comment
2 минуты назад, John_Doe сказал:

На плате всего 3 М2. Один напрямую с проца. Как у тебя вдруг с проца все занято и ещё 3 осталось?




Вы наверное ещё не проснулись...

  • Мне это нравится 1
Link to comment

Доброго дня. Скорее всего у Вас с проца напрямую только один m2, а остальные идут через чип.

Земля круглая - делай добро, добро - добром вернется !!!

Link to comment

А загружены линии скорее всего видео 16 и ссд 4. Вот и 20 линий.

Наиболее вероятно, как мне кажется, если подкинуть ещё ссд, то слот pcie x16 будет работать в х8.

4 минуты назад, Ryzen сказал:

А загружены линии скорее всего видео 16 и ссд 4. Вот и 20 линий.

Наиболее вероятно, как мне кажется, если подкинуть ещё ссд, то слот pcie x16 будет работать в х8.

P.s. pcie слоты делят между собой линии совершенно точно, но будет ли pcie делить с м2 - вопрос.

Link to comment
2 минуты назад, Std_fast сказал:

Вас с проца напрямую только один m2, а остальные идут через чип.

Ну так это даже райзен понял...






В 22.12.2022 в 11:00, Андрей_Самара сказал:

а на плате есть еще 3 разъема m2 4.0, как они будут работать, с какой скоростью если я добавлю еще один ssd m2?



PCi 4.0 и будут работать. Другой спецификации у них нет.

Если ничто другое не помогает, прочтите наконец инструкцию!

Link to comment
3 минуты назад, John_Doe сказал:

Ну так это даже райзен понял...








PCi 4.0 и будут работать. Другой спецификации у них нет.

Вопрос не в версии pcie, а в линиях

5 минут назад, John_Doe сказал:



PCi 4.0 и будут работать. Другой спецификации у них нет

А кто то утверждал что будет в 3.0 или 2.0?

Link to comment
7 минут назад, Ryzen сказал:

А кто то утверждал что будет в 3.0 или 2.0?

я конечно понимаю читать, что пишут и о чем спрашивают нынче не модно...

ну да ладно...

Если ничто другое не помогает, прочтите наконец инструкцию!

Link to comment
3 минуты назад, John_Doe сказал:

я конечно понимаю читать, что пишут и о чем спрашивают нынче не модно...

ну да ладно...

Совершенно верно, вопрос о разделении pcie линий. А вы написали ответы на все что угодно, кроме этого.

Link to comment

кому интересно, я более менее разобрался

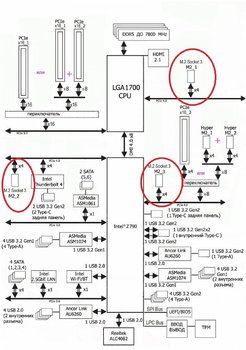

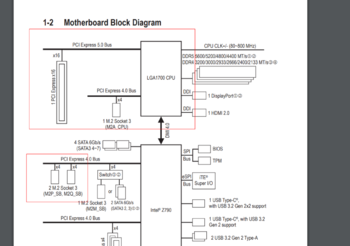

в аннотации схематично нарисовано, что 4 линии идут на первый слот ssd m2 и 16 линий на видяху. Остальные m2 работают с чипсетом и взаимодействуют с процессором по шине DMI 4 x 8 - 16 гб/c на все( sata, m2, usb ). Соответственно ssd m2 дополнительные нужно брать со скоростью изходя из возможностей DMI 4

QIP Shot - Screen 001.png

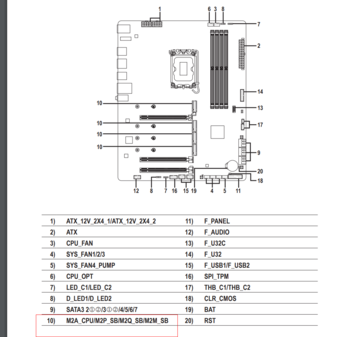

QIP Shot - Screen 002.png

Edited by Андрей_Самара
