Проблема с подключением argb подсветки в корпусе neo qube 2

[xlsnegviklx 0]

Суть и описание Вашей проблемы:

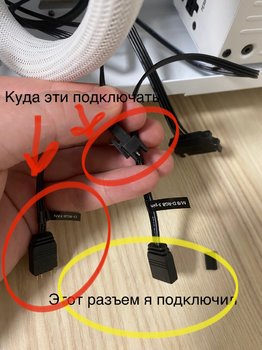

Купил новый корпус neo qube 2, помогите разобраться с подключением данных разъемов

---

Когда (после чего) появилась проблема:

Новый корпус

---

Ваши действия по решению проблемы:

Не могу разобраться куда подключать разъемы подсветки

---

Комплектующие ПК:

Материнская плата:

Процессор:

Оперативная память:

Видеокарта:

Накопители (HDD/SDD):

Блок питания:

Сис-ма охлаждения:

---

Операционная система: {"1":"Windows 10"}

---

[Старый Пионер 40]

17 часов назад, xlsnegviklx сказал:

Суть и описание Вашей проблемы:

Купил новый корпус neo qube 2, помогите разобраться с подключением данных разъемов

Когда (после чего) появилась проблема:

Новый корпус

Ваши действия по решению проблемы:

Не могу разобраться куда подключать разъемы подсветки

Комплектующие ПК:

12700 kf

1080 ti

материнская плата asus rog strix z690

Операционная система: Windows 10

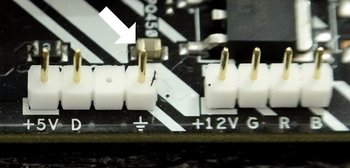

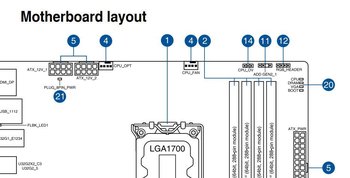

Два основных подключения - один 5 вольт  - второй на 12 вольт :





У вас какой на подсветке ?

[xlsnegviklx 0]

5v, не могу разобраться с кабелями «папа», на материнской плате таких просто нету

37 минут назад, Старый Пионер сказал:





Два основных подключения - один 5 вольт  - второй на 12 вольт :





У вас какой на подсветке ?

5v, не могу разобраться с кабелями «папа», на материнской плате таких просто нету

[Старый Пионер 40]

Фото скиньте своей материнки и точное название модели матери



18 часов назад, xlsnegviklx сказал:

asus rog strix z690



или ROG STRIX Z690-F GAMING WIFI      ???????

[xlsnegviklx 0]

2 часа назад, Старый Пионер сказал:

Фото скиньте своей материнки и точное название модели матери





или ROG STRIX Z690-F GAMING WIFI      ???????

ASUS ROG STRIX Z690-A GAMING WIFI

[Старый Пионер 40]

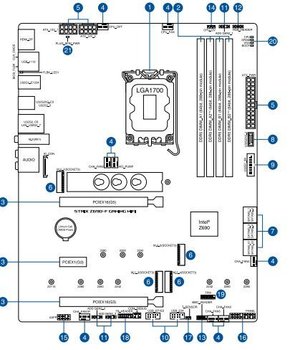

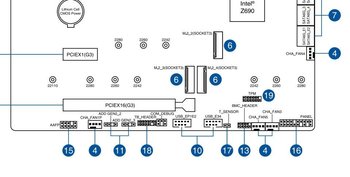

Под номером 11









https://dlcdnets.asus.com/pub/ASUS/mb/LGA1700/ROG_STRIX_Z690-F_GAMING_WIFI/E19165_ROG_STRIX_Z690-F_GAMING_WIFI_UM_V2_WEB.pdf

3 штуки



[xlsnegviklx 0]

25 минут назад, Старый Пионер сказал:

Под номером 11









https://dlcdnets.asus.com/pub/ASUS/mb/LGA1700/ROG_STRIX_Z690-F_GAMING_WIFI/E19165_ROG_STRIX_Z690-F_GAMING_WIFI_UM_V2_WEB.pdf

3 штуки





[Старый Пионер 40]

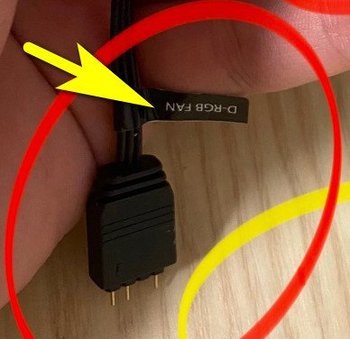

Который 3 пин  - на нём написано Fan - т.е. к вентилятору



Второй не вижу





 3 пин  - - 5 вольт  - к вентилятору



Второй скиньте контакты и шильдик



Изменено 19 декабря, 2022 пользователем Старый Пионер

[UNIFYPlay 804]

В 19.12.2022 в 13:21, xlsnegviklx сказал:



разъем который похож на тот, что ты подключил к матплате, это дубль argb подсветки, то есть если ты добавишь еще что нибудь светящееся, то можешь подключить к нему и рулить через софтину на матплате, и вся подсветка у тебя получится синхронизирована....

а вот третий разъем, сфоткан в таком ракурсе, что особо не понятно, но могу предположить, что это разъем для подключения кнопочки смены argb режимов, для тех у кого нет просто контроллера подсветки, а хочется, чтобы все красиво светилось.... ну это я уже сужу по своему корпусу, потому что похожий разъем, что у тебя в руке у меня был именно для этого

[ExDi 0]

У меня такая же проблема. Кабель drgb motherboard подключил к разъёму (указан выше номер 11). Кабель который к вентилятору не подключал, т.к. пока хочу чтоб только подсветка передней панели заработала. Кабель drgb-sata вообще ума не приложу для сего нужен, питание подсветки? Вообщем ничего не работает, чувствую себя идиотом. Надеюсь на вашу помощь. Точно такая же конфигурация.
