Помогите найти схему на Msi gt n630, желательно BoardView


wolandemorder
 Share

Recommended Posts

  • Animatik0 changed the title to Помогите найти схему на Msi gt n630, желательно BoardView
  • Replies 3
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Posted Images

именно на неё врятли найдешь...

а чем собственно проблема? не работает? хочешь починить?

Если ничто другое не помогает, прочтите наконец инструкцию!

Link to comment
Share on other sites

В 18.12.2022 в 13:20, John_Doe сказал:

именно на неё врятли найдешь...

а чем собственно проблема? не работает? хочешь починить?

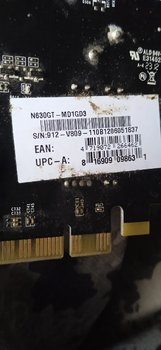

Вертушки крутятся, изображения нет, и да, ГПУ не греется, думаю проблема в питании, хотелось бы найти схему и посмотреть в чем причина.

Link to comment
Share on other sites

Починить можно и без схемы. Найти datasheet на шим питания ГПУ. прозвонить мосфеты на фазах. Обычно горят в верхних плечах. Оценить по сопротивлению на дросселях, относительно земли и 12 вольт.

ВК без доп питания, так что основное напряжение идет с PCI слота, вертушки крутятся, значит там нормально все.

Может элемент какой сбит, внимательно осмотреть всё...

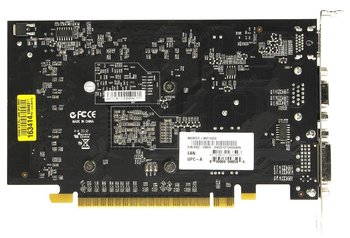

Фотки со стороны чипа не нашел.




Если ничто другое не помогает, прочтите наконец инструкцию!

Link to comment
Share on other sites
