Попытка вернуть НЧ усилителю ZK-MT21 (L и R каналы)

[Misferado 2,657]

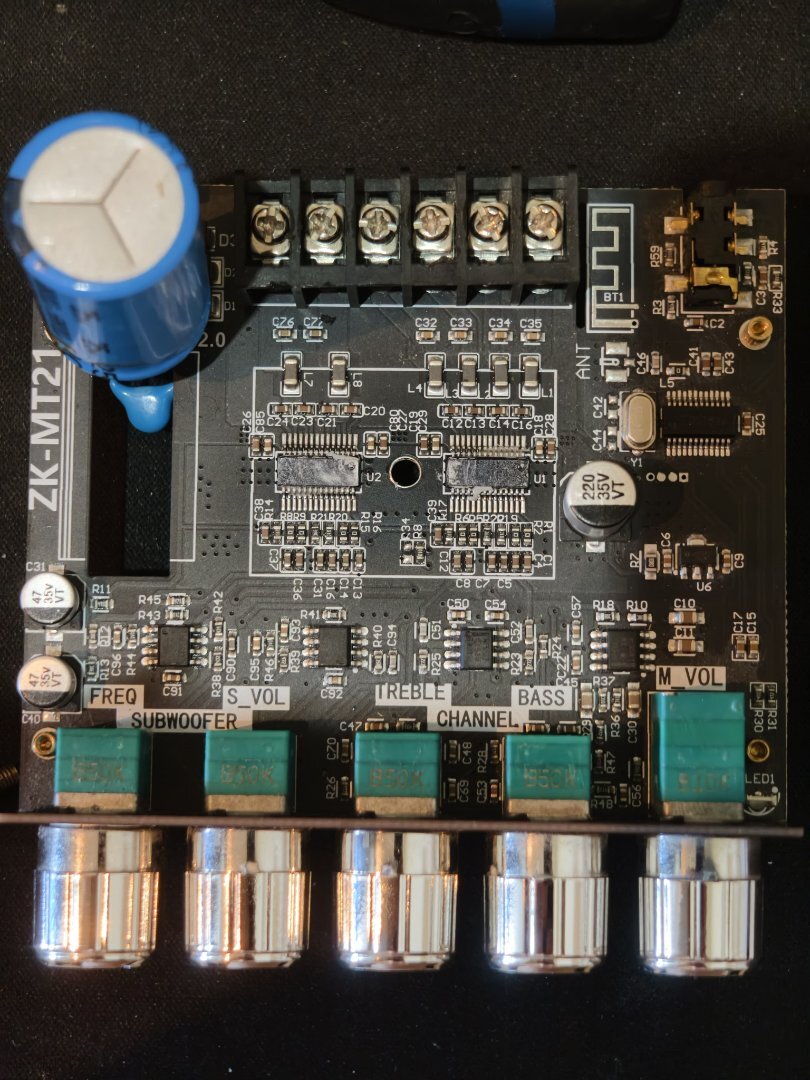

Device model:

ZK-MT21

---

Device Configuration:

2.1

---

Description of the problem:

Есть китайский усилитель 2.1, который спроектирован так, чтобы на L и R каналы шло меньше низких частот. Подозреваю, что здесь схема Баксандалла где-то зарыта, но не могу определить. Хочу вернуть ровную АЧХ на выходе. Есть догадки, где искать нужную LC цепочку? Вокруг ОУ или самих микросхем усилителя? Осциллограф мёртв, есть только хороший мультиметр и ESR тестер)

---

[Misferado 2,657]









[John_Doe 1,194]

Скорее всего на все тонкоррекция собрана операционниках.

Что за микрухи? Есть названия? Там плоховато видно, NE5532?

[Misferado 2,657]

52 минуты назад, John_Doe сказал:

Скорее всего на все тонкоррекция собрана операционниках.

Что за микрухи? Есть названия? Там плоховато видно, NE5532?

Они самые. Только я уж по ходу разобрался.

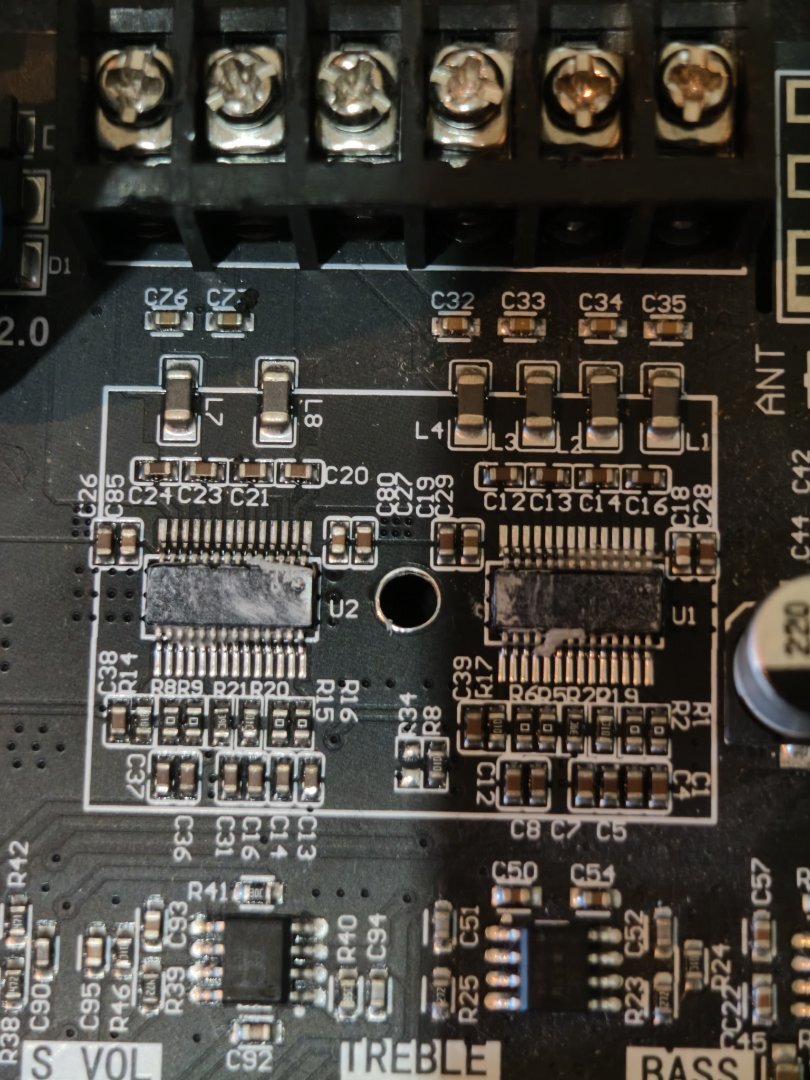

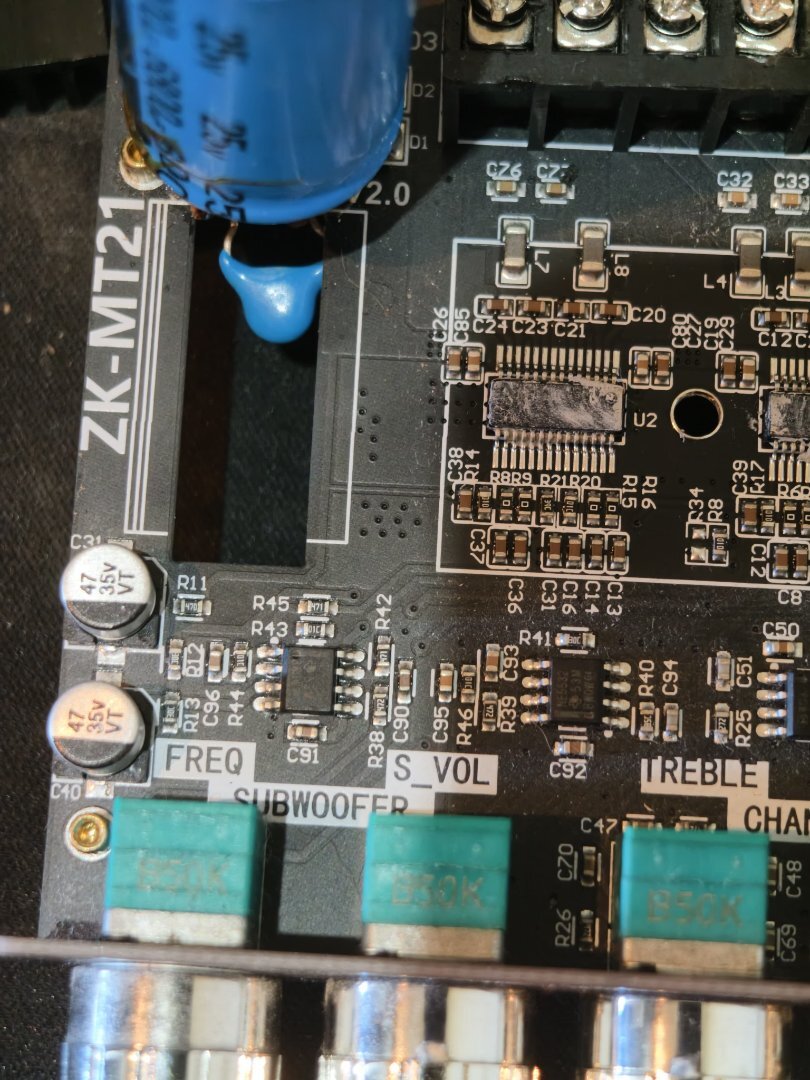

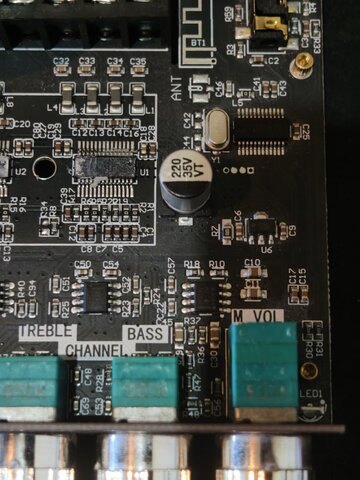

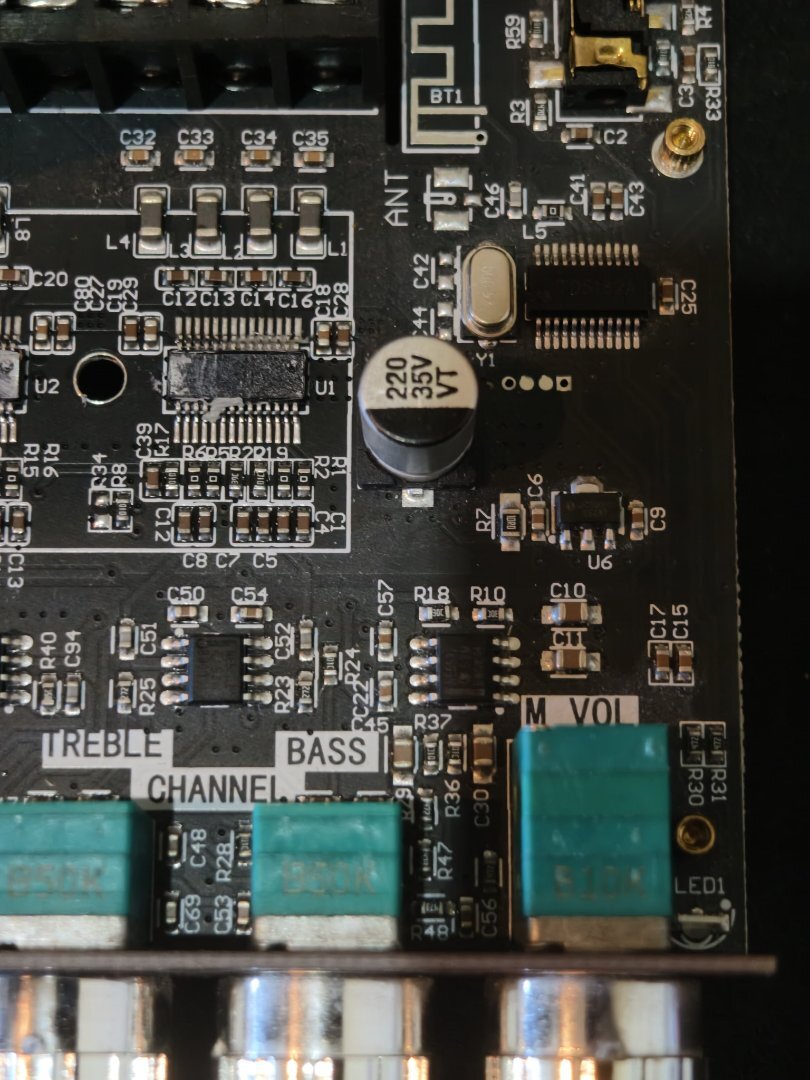

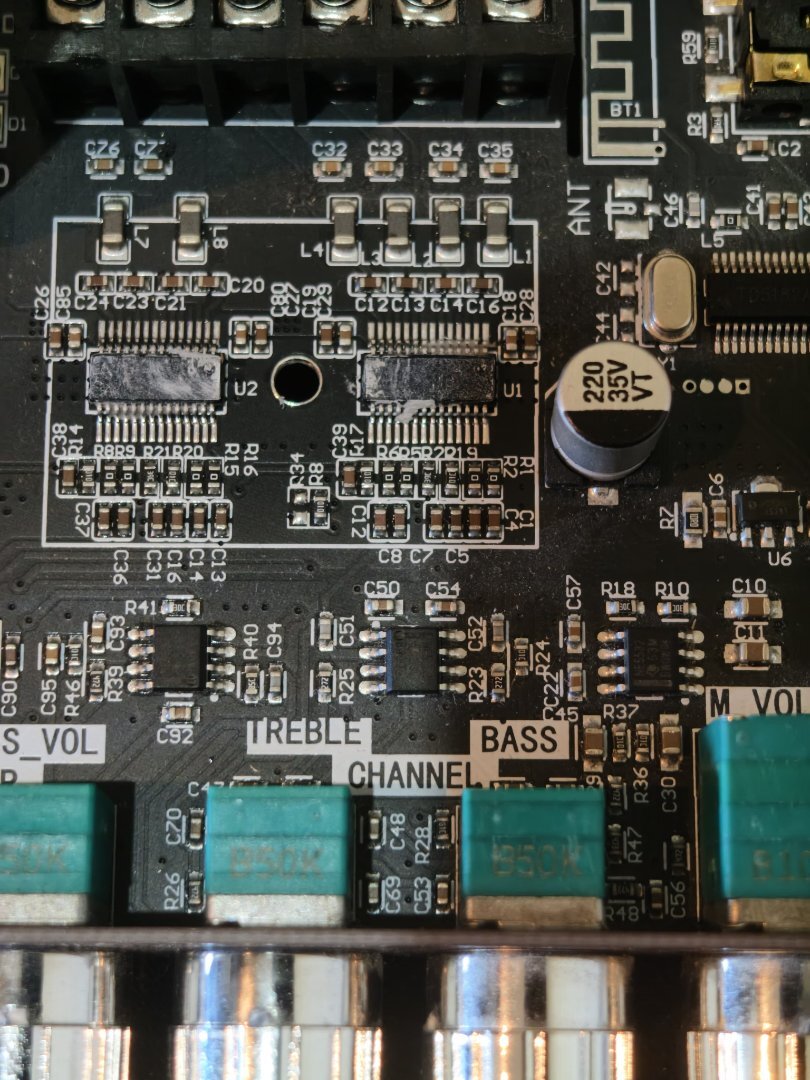

К L и R входам U1 микросхемы подходят симметричные дорожки, где в разрыве стоят конденсаторы C51 и C52
Навёл «красоту» 😄

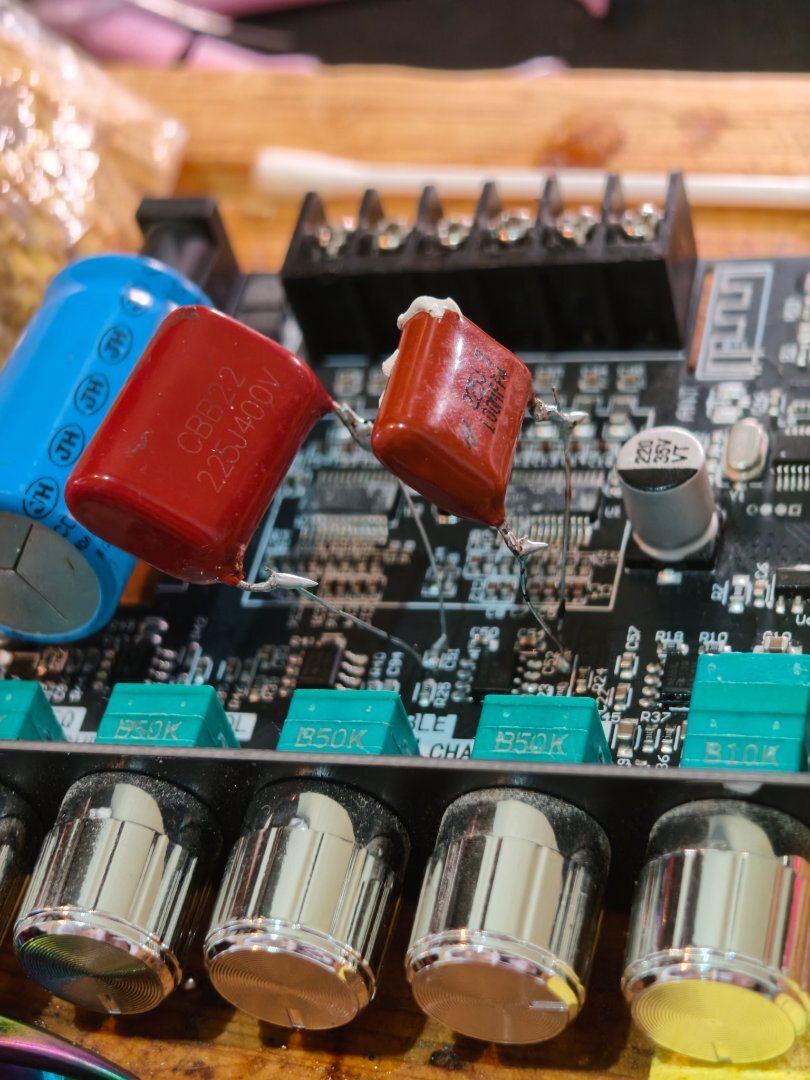

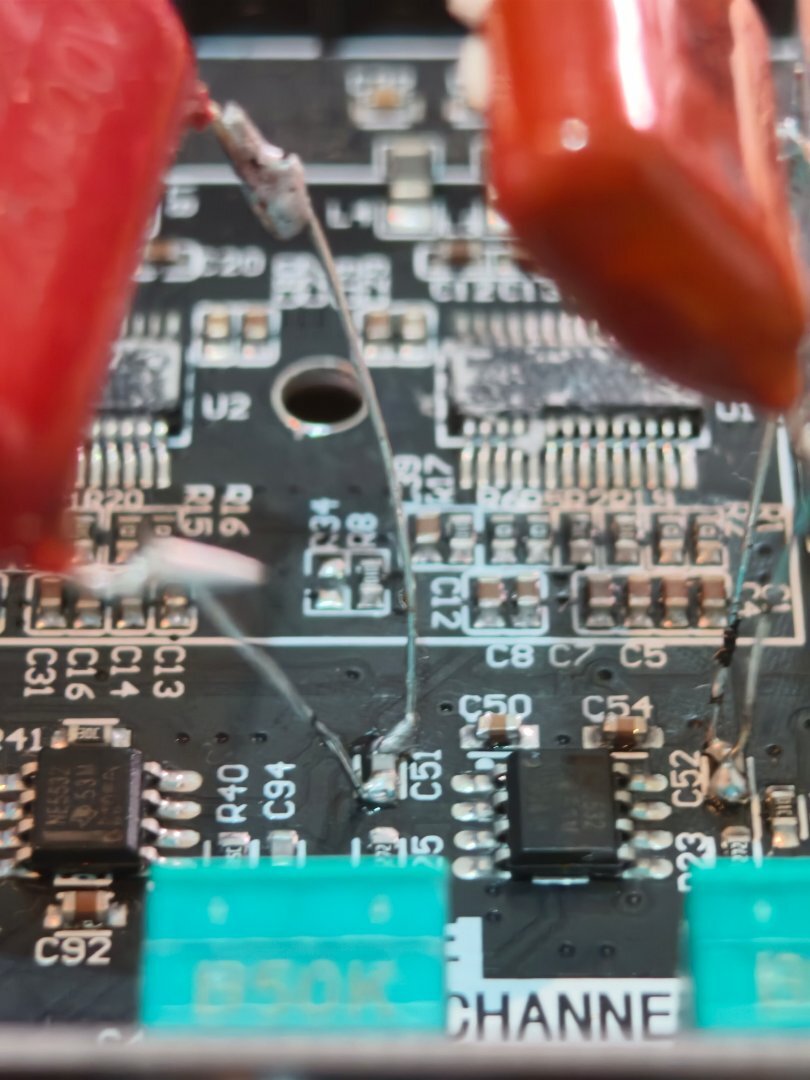

Ножки от резисторов новых откусил да в параллель плёнки 2.2 мкФ
соберу, тестить буду

Не захотел экспериментировать, ставить 4+ мкФ, а то как даст хлопок и динамикам бай бай скажу
Уже пищалки сжёг так

[Misferado 2,657]

Не-а, не фартануло.
Звук из сабвуфера идёт, но из колонок очень тихий, прям совсем никакой
Когда откусываю одну ножку, звук нормализуется. Без пайки.
Никакого КЗ нет. Ножки в воздухе, ничего не касаются.

[Misferado 2,657]

Вернул всё в зад. Надоело копаться.
Просто потом куплю ZK-1602T на TDA7498E и будет красота.

[John_Doe 1,194]

Думаю есть смысл отрисовать схему. Хотя бы в общих чертах.

Сравнить со стандартными тембрблоками.

Может увеличить входную, разделительную емкость? С1. Наверняка там что то типа 0.1 впаяно.

Для НЧ составляющей думаю нужен электролит.
