HP Omen X Compact Desktop P1000 / Z VR Backpack G1 – помогите определить микросхему 3F-3K T01

[Walter999 0]

The essence and description of your problem:

Здравствуйте!

Нужна помощь с ремонтом материнской платы HP Omen X Compact Desktop P1000 (Z VR Backpack G1).

После подключения питания сильно нагревается одна 8-контактная микросхема. Палец невозможно держать на ней уже через несколько секунд.

Маркировка на микросхеме: 3F-3K T01



Очень прошу помочь:

1. Что это за микросхема (производитель и полное название)?
2. Где её можно купить или заказать?
3. Есть ли у кого-нибудь схема (schematic), boardview или BOM для этой платы?
4. Возможно, кто-то уже ремонтировал такую плату?

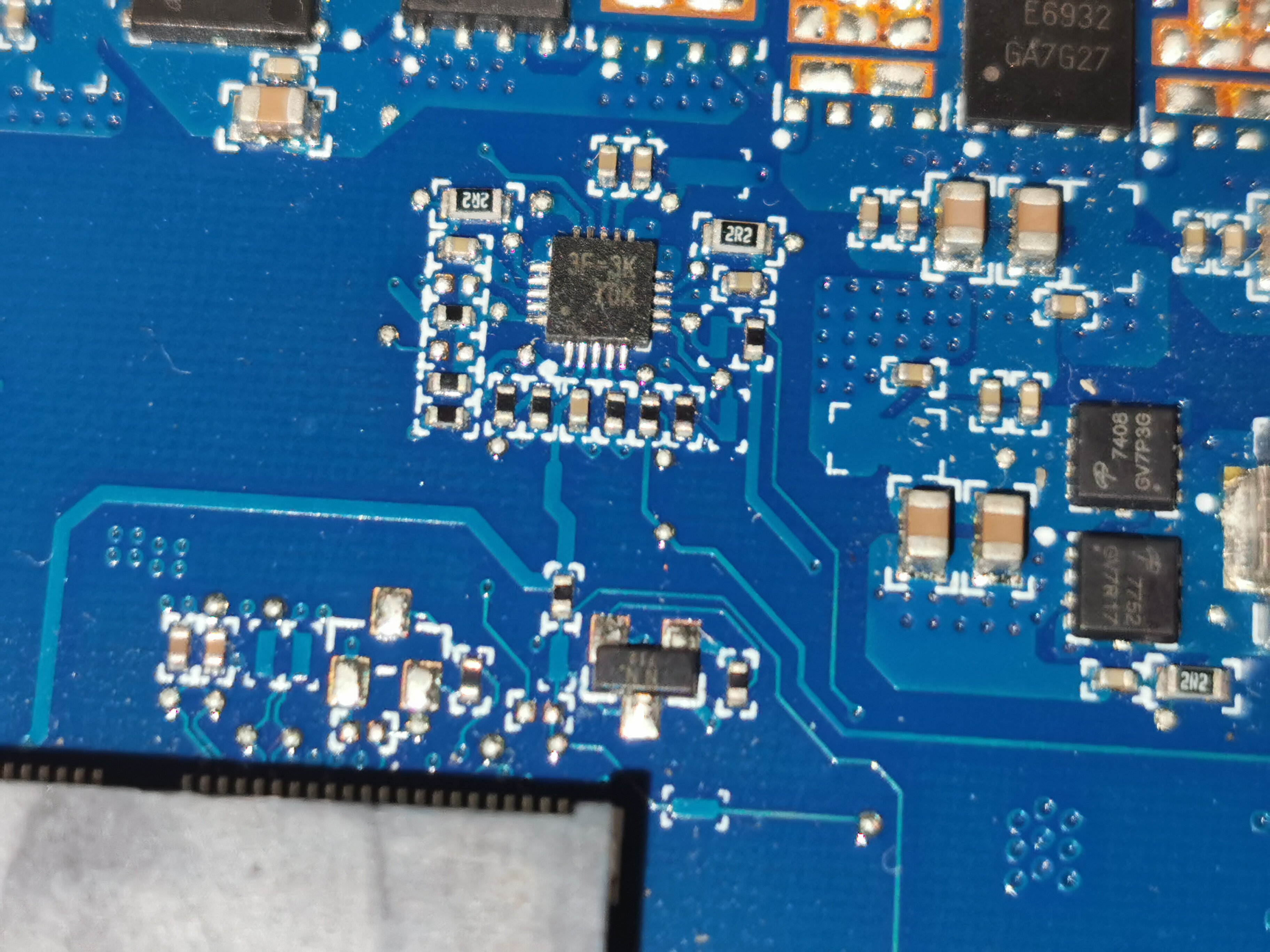

Вот фотографии

https://ibb.co/r2tMVy6T

https://ibb.co/2YpkDSRR



Буду очень благодарен за любую помощь. Если нужны дополнительные фотографии платы или измерения, сразу выложу.

Спасибо!

---

When (after) the problem appeared:

Купил в интернете в не рабочем состоянии

---

Your actions to solve the problem:

Я уже проверил:

короткого замыкания на дросселе 2R2 RFB, который находится рядом, не обнаружил;

сопротивление на дросселе около 3.8 кОм;

остальные силовые элементы рядом не нагреваются, греется только эта микросхема.

Не могу определить, что это за микросхема и чем её можно заменить.

---

PC components:

Материнская плата:

---

Screenshots / photos with the problem:

---

[Misferado 2,612]

Привет. Чуть полазил по интернету: Richtek RT6575BGQW – двухканальный синхронный понижающий DC-DC контроллер с линейными стабилизаторами напряжения 5V/3,3V.



Цитата

Что касается второй строки «3K» (или «Y0K») — это, скорее всего, код партии/даты производства, а не часть обозначения модели, что типично для маркировки Richtek.

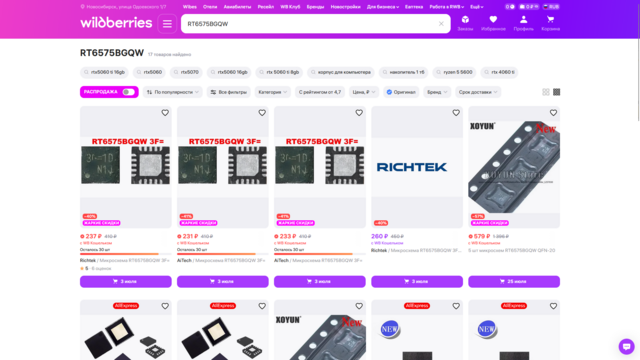

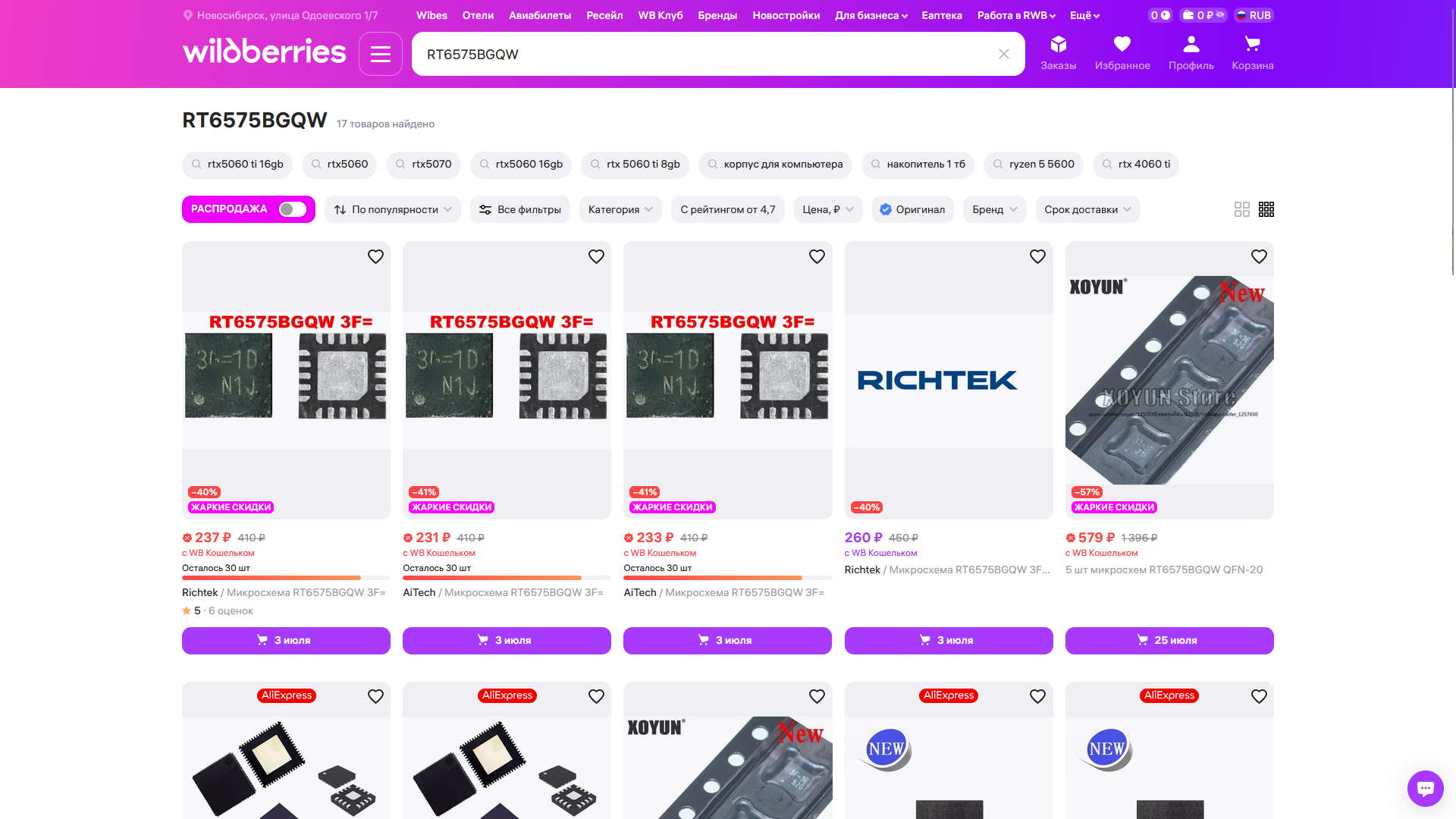

Воть оно

[ВалерийМухин 49]

2 часа назад, Walter999 сказал:

Материнская плата

одно фото нормальное(на котором мы предположительно видим RT6575BGQW, как заметили выше), а вот второе нет. Хотелось бы второе фото качеством максимально повыше(чтобы текст и цифры было видно нормально), тогда можно будет уточнить по вопросу



2 часа назад, Walter999 сказал:

Есть ли у кого-нибудь схема (schematic), boardview или BOM для этой платы?



2 часа назад, Walter999 сказал:

Возможно, кто-то уже ремонтировал такую плату?
