ASUS Maximus VIII HERO — Q-Code 00 и горит CPU LED после залития

[Eugen2215 0]

The essence and description of your problem:

Материнская плата ASUS Maximus VIII HERO после залития. При нажатии на Power плата стартует, вентиляторы сразу выходят на максимальные обороты, на пост-индикаторе висит код 00, горит CPU LED. На зажатие кнопки выключения плата не реагирует, выключается только тумблером на БП.

---

When (after) the problem appeared:

Плата досталась от бесплатно от хорошего знакомого

---

Your actions to solve the problem:

После покупки платы под восстановление сразу занялся дефектовкой и глубокой чисткой. Обнаружил серьезные очаги коррозии от залития в районе ШИМ-контроллера питания процессора, мультиконтроллера Nuvoton и логического чипа ROG в нижней части платы. Максимально тщательно вычистил все окислы, насколько это было возможно, хотя в некоторых местах остались въевшиеся следы, которые вообще не поддаются чистке никакими средствами. Чтобы исключить нарушение контактов под чипами из-за коррозии, аккуратно прогрел феном ШИМ-контроллер и два дополнительных контроллера в нижней части платы. После этого поведение платы изменилось — начали появляться напряжения, которых не было изначально, но до нормального старта не дошло. При замерах мультиметром на дросселях питания процессора выявил аномальное распределение: на одной фазе на входе фиксируется 1.47 В, а на выходе всего 1.03 В, при этом ещё две фазы вообще «молчат» и не выдают напряжение (0 В). Также заметил, что плата вообще не реагирует на долгое зажатие кнопки выключения (Power Off), приходится обесточивать только через тумблер на БП, хотя мультиконтроллер в пострадавшей зоне вычищал очень внимательно. Пробовал разные блоки питания, подключал и 4-pin, и полноценные 8-pin на питание процессора, но результат всегда один: при старте вентиляторы сразу выходят на 100% оборотов, на пост-индикаторе висит код 00, горит CPU LED и инициализация не проходит.

---

PC components:

Материнская плата: ASUS Maximus VIII HERO (Z170, LGA1151)

Процессор: Intel Core i5-6500

Оперативная память: 8 ГБ ADATA

Блок питания: 450 Вт

Пост-код: 00 (CPU LED горит)

---

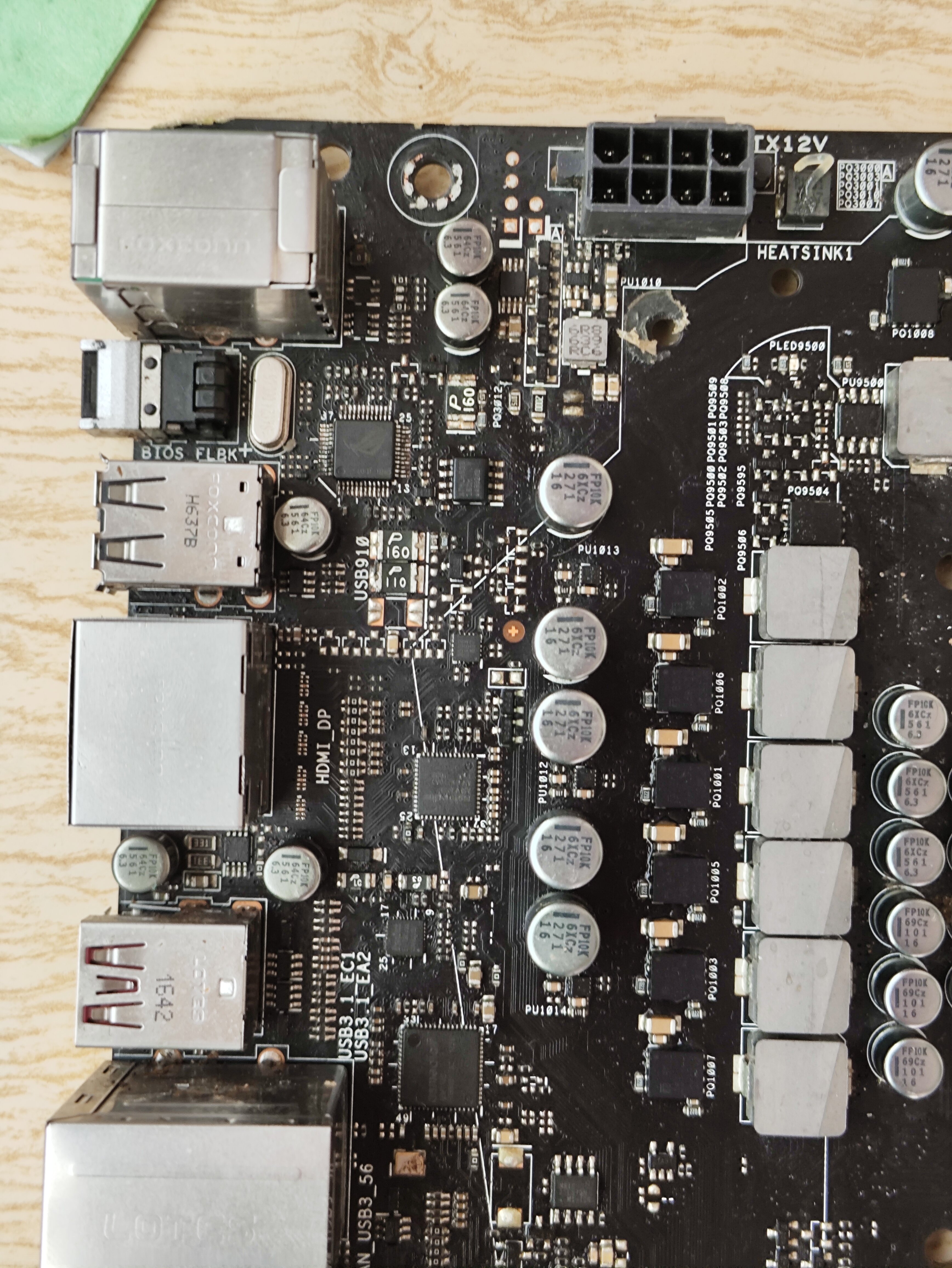

Screenshots / photos with the problem:

---

Edited March 20 by Eugen2215

[Misferado 2,590]

Привет. А чего вы пытаетесь добиться? По фото видно, что левая часть платы в ужасном состоянии. Мультикронтроллер с гнилыми ногами, обвязкой. Какие-то шимки сверху тоже считай в помойку выкидывать нужно.

Вряд ли вам кто-то волшебным образом укажет на конкретную неисправность. Надо схему смотреть и каждый элемент последовательно вызванивать.


[Ryzen 17]

5 часов назад, Ult1mat3X сказал:

Ситуация с ASUS Maximus VIII HERO после залития и с пост-кодом 00 (при горящем CPU LED) — это классический признак того, что процессор не просто «не инициализируется», а даже не получает команду на старт от чипсета или мультиконтроллера.

Код 00 на платах ASUS этой серии часто означает, что процессор находится в состоянии Reset, либо отсутствует критическое напряжение для логики обмена данными.

Разбор ваших замеров и действий:

Проблема с питанием фаз (1.03 В и «тишина» на остальных):
Напряжение 1.03 В похоже на норму для VCCSA или VCCIO, но если на основных фазах ядра (Vcore) тишина или аномальные 1.47 В на входе плеча — это приговор.

Диагноз: Прогрев феном залитых ШИМ-контроллеров без их реболла или замены часто делает только хуже. Под чипом образуется «каша» из окислов и флюса, которая начинает проводить ток.

Что делать: ШИМ-контроллер питания процессора (обычно ASP1400B на этой плате) нужно обязательно снимать, вычищать под ним посадочное место и ставить обратно (или менять на донорский). То же самое касается драйверов фаз.

Отсутствие реакции на кнопку Power (выключение):
За обработку сигнала PWRBTN# и формирование PS_ON (команда БП на включение/выключение) отвечает Мультиконтроллер (Nuvoton) совместно с хабом (Z170).

Если плата не выключается с кнопки — «мультик» либо в коме, либо не получает сигнал снятия ресета от хаба. Учитывая залитие в районе Nuvoton, там наверняка отгнили переходные отверстия (виасы).

Логический чип ROG:
В платах серии Maximus этот чип участвует в сложном процессе инициализации и управления питанием. Если под ним остались окислы, он может блокировать старт всей системы, удерживая шину в состоянии ошибки.

Вентиляторы на 100%:
Это верный признак того, что мультиконтроллер не управляет оборотами (не вычитывает термодатчики или прошивка заблокирована), работая в аварийном режиме «open loop».

Ваш план действий (Hardware level):

Ревизия под микроскопом: Проверьте резисторные сборки (pull-up) в обвязке ШИМ и Мультиконтроллера. После залития они отгнивают первыми, из-за чего логические уровни становятся «мусорными» (ваши 1.47 В — возможно, результат «подтяжки» через окислы).

Замеры сопротивлений: Проверьте сопротивление по линиям питания процессора (Vcore, VCCSA, VCCIO) без процессора. Если там единицы Ом — ищите пробитый мосфет (верхнее плечо). Если 1.47 В попало на ядро — i5-6500 мог погибнуть.

Снятие чипов: Снимайте Nuvoton и ШИМ питания. 90%, что под ними черные пятаки, которые не восстановить простым прогревом.

У вас есть доступ к осциллографу, чтобы проверить наличие обмена на флешке BIOS (CS#, CLK) и генерацию на кварце хаба? Это поможет понять, «жив» ли чипсет Z170 после залития. Если самому это сделать страшно или нет нужных инструментов, рекомендую обратиться в сервисный центр.
