ZOTAC использовала нестандартный подход к подключению RTX 5060 Ti в мини-ПК ZBOX MAGNUS

[F1L0 4]

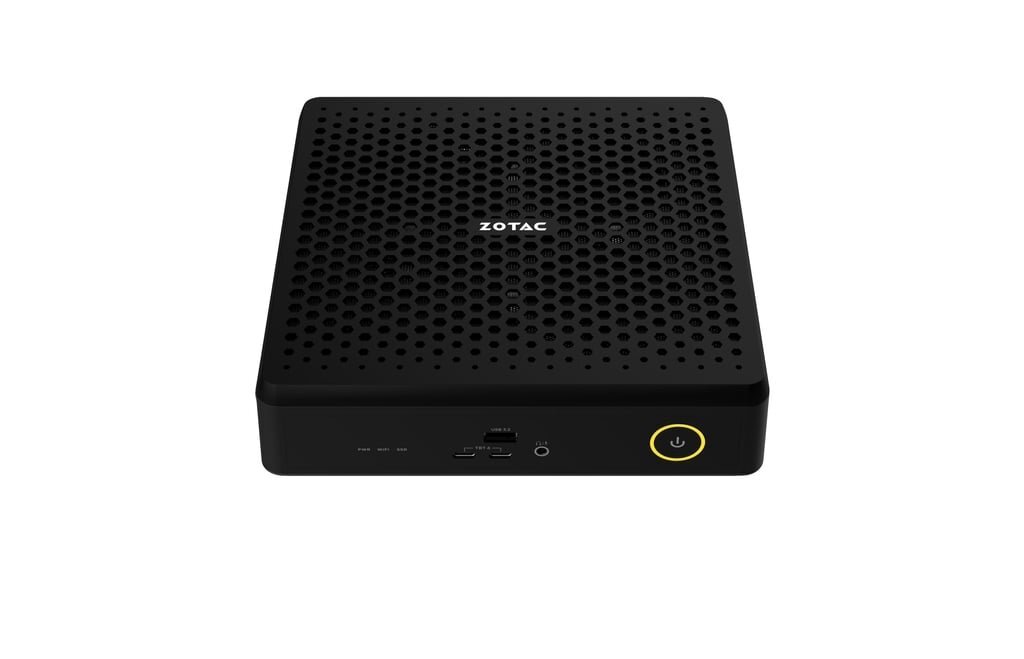

Компания ZOTAC представила компактный компьютер ZBOX MAGNUS EN275060TC, в котором установила дискретную видеокарту NVIDIA GeForce RTX 5060 Ti.

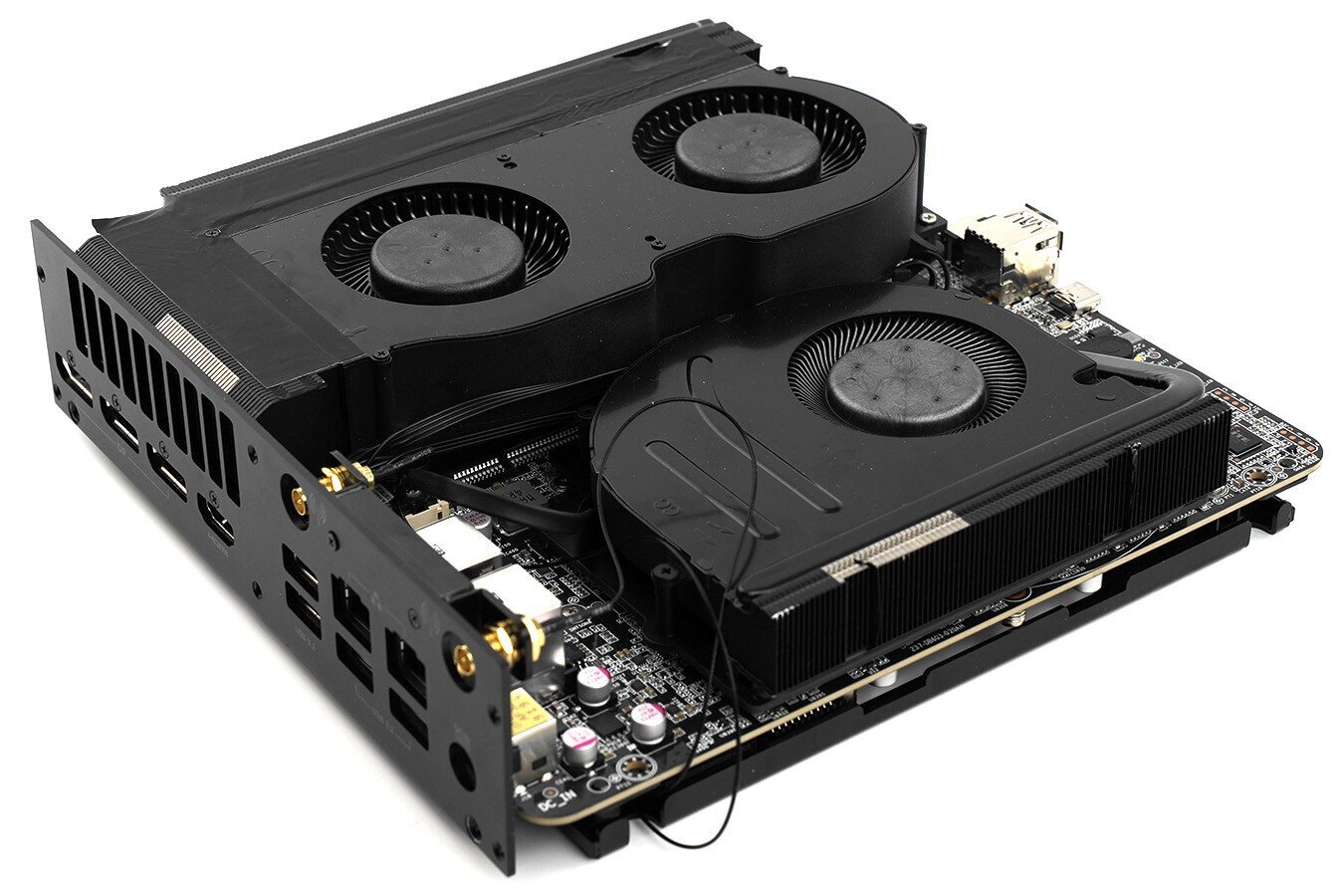

При разборке системы издание HKEPC обнаружило необычное техническое решение, применённое инженерами ZOTAC для интеграции видеокарты в ограниченное пространство.

В отличие от стандартных настольных версий, видеокарта в этом мини-ПК использует модифицированный слот PCIe, где физический разъём разделён на две функциональные части:

• Первая половина обеспечивает передачу данных по 8 линиям PCIe 5.0 (x8);
• Вторая половина используется исключительно для подачи 19-вольтового питания, что позволяет полностью отказаться от внешних кабелей дополнительного питания.





Вся необходимая мощность — до 180 Вт — поступает через этот специализированный силовой канал, что делает систему более компактной и удобной для сборки в ограниченных форм-факторах. Программа GPU-Z распознаёт конфигурацию как PCIe 5.0 x8, поскольку вторая половина линий не участвует в обмене данными, а служит только для энергоснабжения.



Такое решение — часть кастомизированной архитектуры ZOTAC для встраиваемых и миниатюрных систем. Оно не означает разделения PCIe-каналов на два независимых устройства, а представляет собой инженерную адаптацию разъёма под одновременную передачу данных и питания в условиях отсутствия места для стандартного 12V-HPWR или 8-pin коннектора.

Этот подход демонстрирует, как производители находят нестандартные пути интеграции мощных компонентов в компактные корпуса, сохраняя высокую производительность без необходимости во внешнем питании.
