Помощь в идентификации сбитого элемента на плате Gigabyte B560M Aorus ELITE

[joshu578 0]

Суть и описание Вашей проблемы:

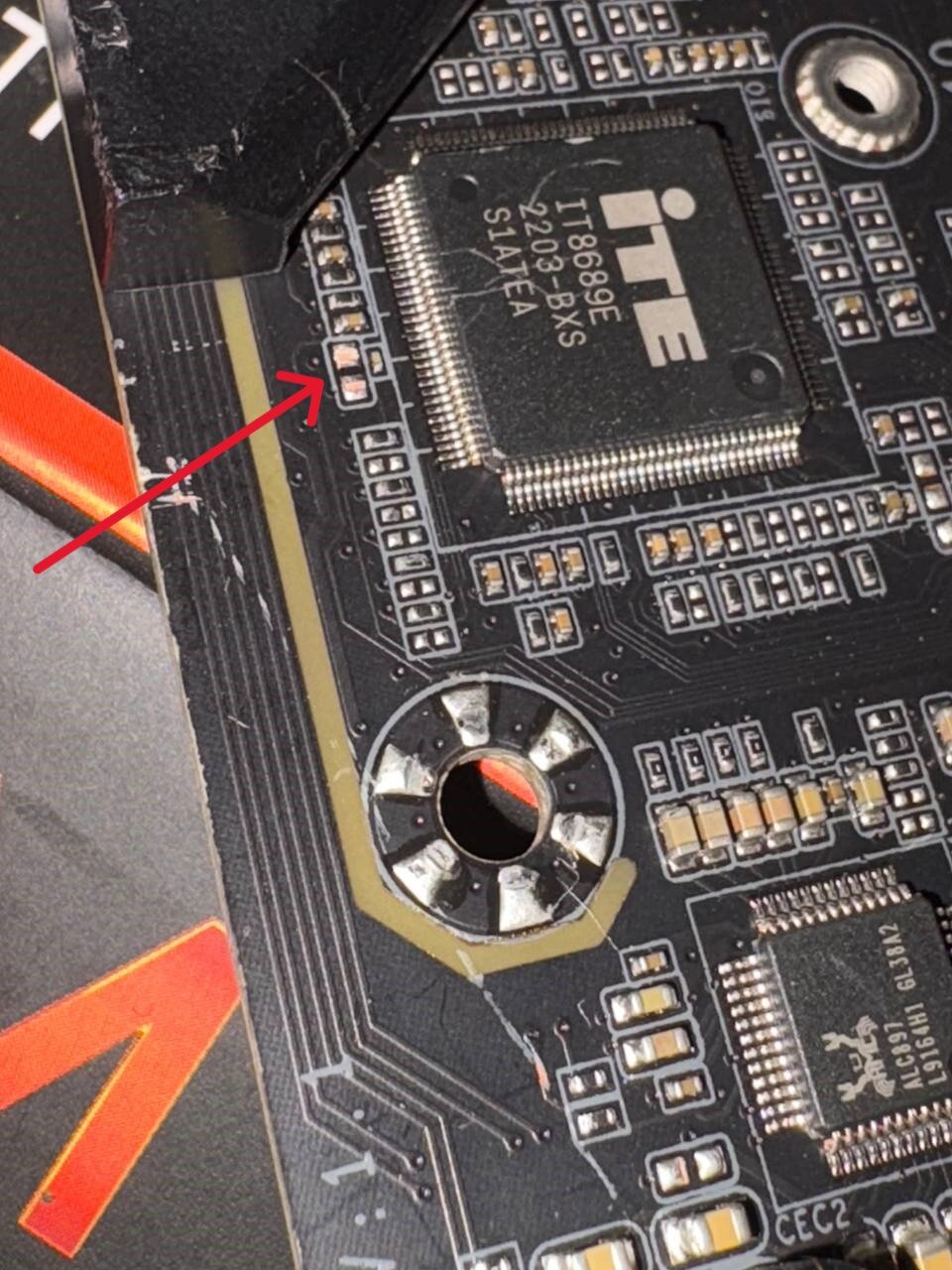

Обнаружил на плате сбитый элемент возле IT8689E

Подскажите критично ли это и за что он вообще отвечает. Сама плата работает

---

Когда (после чего) появилась проблема:

Купил на авито 😢

---

Ваши действия по решению проблемы:

Осмотр, поиск схем

---

Комплектующие ПК:

Материнская плата Gigabyte B560M Aorus ELITE

---

Скриншоты/фото с проблемой:

---

[John_Doe 1 096]

Керамический конденсатор

22 мкф 6,3 вольта



[nOcT_cKpunTyM 521]

7 часов назад, joshu578 сказал:

Подскажите критично ли это и за что он вообще отвечает. Сама плата работает

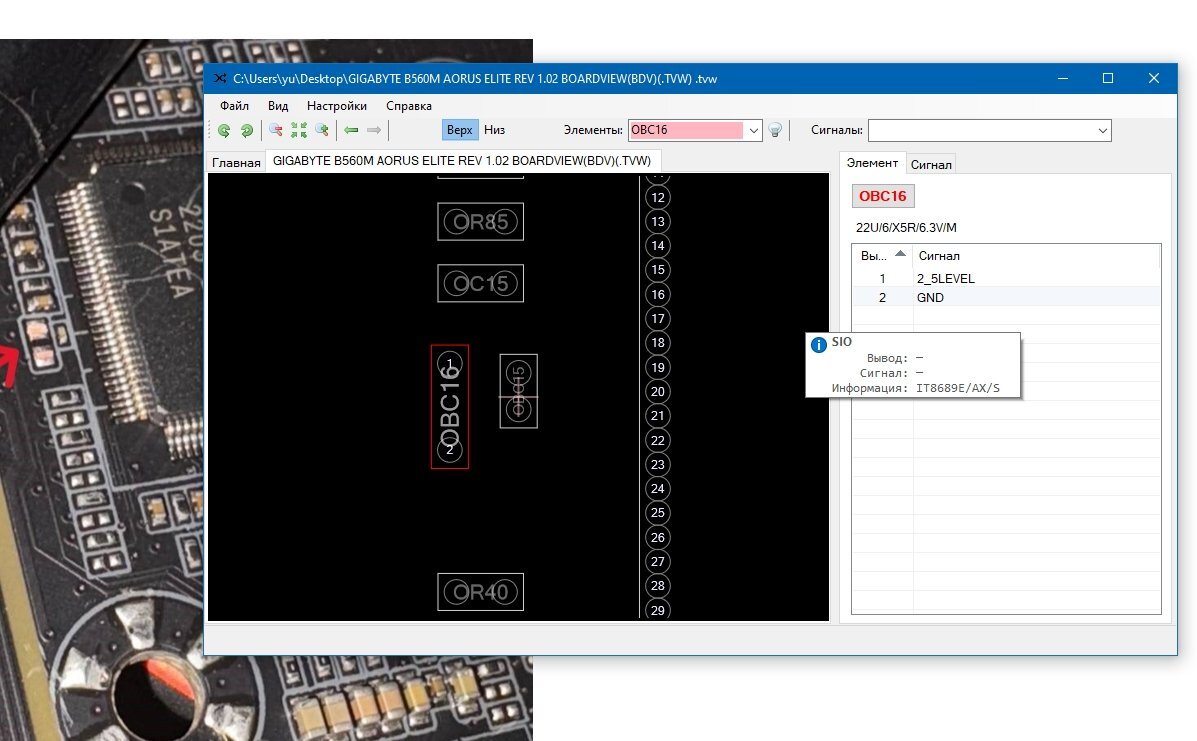

Это конденсатор 22U/6/X5R/6.3V/M (22мкФ 6.3В) стоит на входе 4 ножки мультиконтроллера 2_5LEVEL

[nOcT_cKpunTyM 521]

7 часов назад, joshu578 сказал:

за что он вообще отвечает

Даташит на мульт не нахожу, за что отвечает сказать затрудняюсь, возможно до сих пор его функция не была задействована, поэтому плата и работает, поменять сколотый на рабочий даже в домашних условиях дело плевое при наличии нового кондера, паяльника и прямых рук. Я бы поправил чисто для спокойствия...с мультиконтроллером шутки плохи.

[John_Doe 1 096]

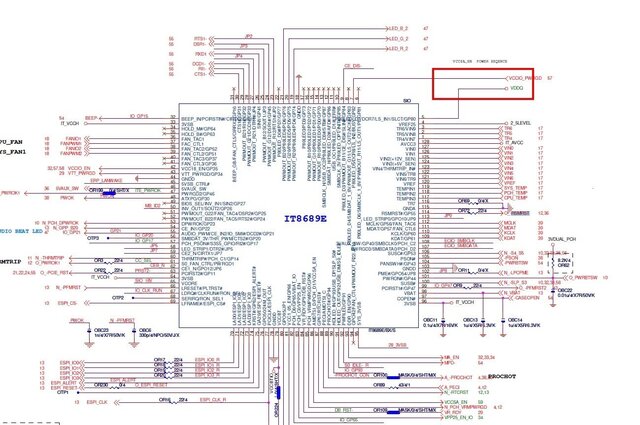

По схеме VREF 2,5 вольта. Опорное напряжение.

По бордвью вообще больше ни куда не идет. Только на пару ёмкостей.
