Помощь в идентификации сбитых элементов на плате MSI MPG Z790 CARBON Wi-Fi

[Enforsen 1 231]

В 19.02.2025 в 14:25, Abrahabr сказал:

Суть и описание Вашей проблемы:

Суть проблемы, позади сокета были сбиты несколько smd компонентов, схемы на плату нет, детали утеряны.

Прошу помощи в данной ситуации, необходимо выяснить, что конкретно было сбито.

---

Когда (после чего) появилась проблема:

Кривые руки

---

Ваши действия по решению проблемы:

Осмотр, поиск схем

---

Комплектующие ПК:

Материнская плата: MSI MPG Z790 CARBON Wi-Fi

---

Скриншоты/фото с проблемой:

---

...

Отправь материнку инженерам Хэпиков - они тебе за отдельную плату всё расскажут....

[Abrahabr 1]

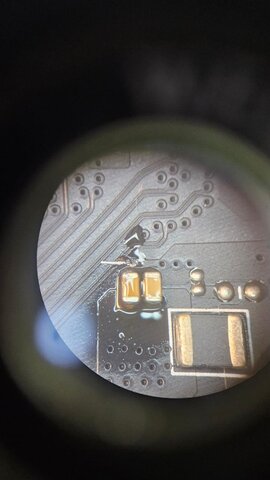

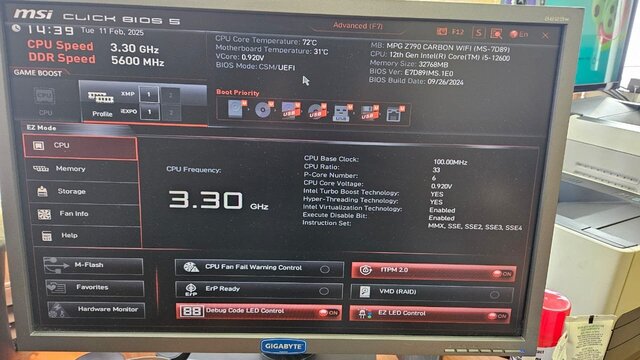

Добра всем. Благодарю за участие всех. Завелась плата. Два отсутствующих кондёра номинал 1,5 ПФ, 50 в

Завелась не сразу. Повреждение дорожек и ещё два кондѣра в коротком, которые 8,2 ПФ 50 в.

Изменено 6 марта пользователем Abrahabr

[Enforsen 1 231]

20 часов назад, Abrahabr сказал:

Добра всем. Благодарю за участие всех. Завелась плата. Два отсутствующих кондёра номинал 1,5 ПФ, 50 в

Завелась не сразу. Повреждение дорожек и ещё два кондѣра в коротком, которые 8,2 ПФ 50 в.

...

Хорошая новость , принемай поздравления ...

пс

Где ремонтировал ?

[Vikknyaz 0]

Всех приветствую. Какое обозначение микросхемы CMOS на этой плате? Или по какому сигналу искать на бордвью?



[John_Doe 1 065]

скорее всего U50

косвенно если рассудить..



Изменено 9 марта пользователем John_Doe

[Vikknyaz 0]

46 минут назад, John_Doe сказал:

скорее всего U50

косвенно если рассудить..



Похоже нет, судя по обсуждению там. да и емкость мала



Хотяяя.... Судя по бордвью сигнал с кнопок сброса , прошивки биос идут на нее





Изменено 9 марта пользователем Vikknyaz

[John_Doe 1 065]

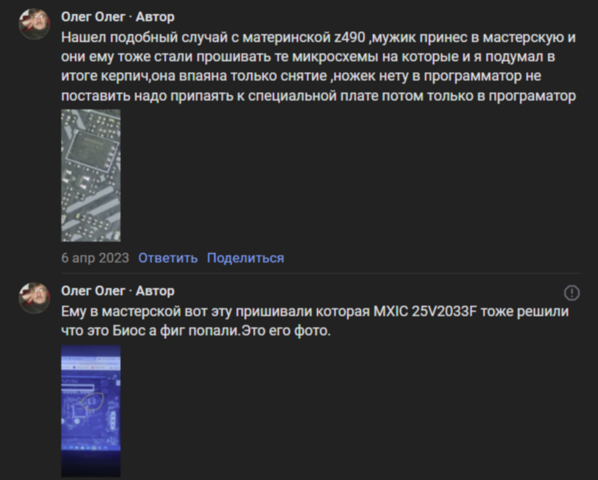

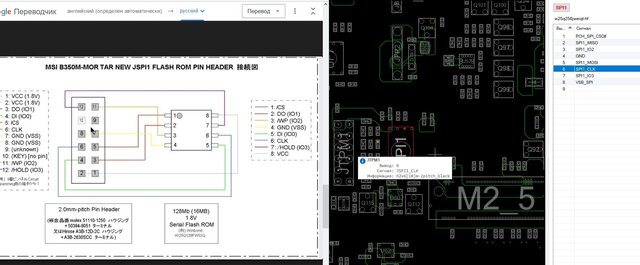

еще ссылка интересная.



и судя по ней это всё же SPI1



Изменено 9 марта пользователем John_Doe

[Vikknyaz 0]

24 минуты назад, John_Doe сказал:

еще ссылка интересная.



и судя по ней это всё же SPI1

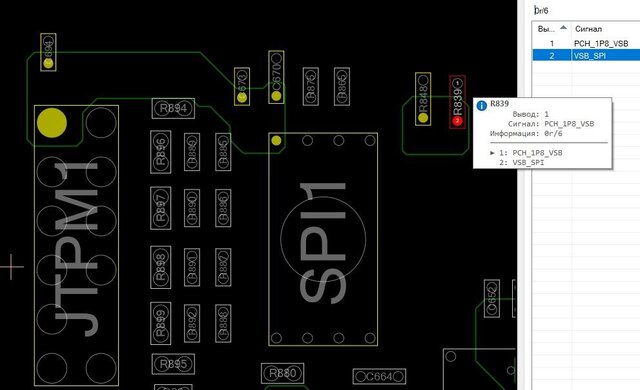

Смотрел на нее, сомнение только в 8 контакте. Там , полагаю, должно быть 3v c батарейки CMOS. Попробую считать

[John_Doe 1 065]

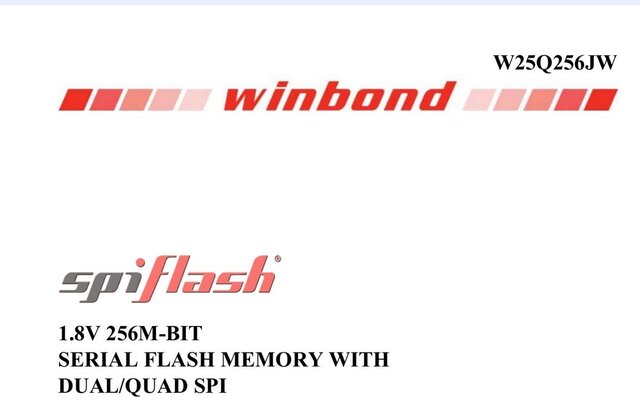

флешка 1,8 вольт.

даже не знаю зачем там 3,3...

может при прошивке нужно 3,3 ?

надо гуглить
