Переходник Nvidia 12VHPWR. Подойдёт ли этот переходник?

[AlexFire 0]

Суть и описание Вашей проблемы:

Созрел такой вопрос насчет переходника нвидии по питания для новых видеокарт.

Тут есть статья, где объясняется, как работает этот переходник. https://club.dns-shop.ru/blog/t-104-bloki-pitaniya-komputera/85422-kak-rabotaet-perehodnik-pitaniya-s-pcie-6-2-na-12vhpwr/?utm_referrer=https%3A%2F%2Fwww.google.com%2F. Для РТХ 3090 ti в оригинале на переходнике не задействованы эти 4 дополнительных коннектора.

Вопрос собственно такой: подойдет ли переходник с Алика (естественно он кастом и красивый) https://pl.aliexpress.com/item/1005005010963273.html?spm=a2g0o.cart.0.0.7450452c69JpCB&mp=1&gatewayAdapt=glo2pol для видеокарты?



Тут сомнение в том, что в ali-ковским переходнике не все коннекторы питания из 8 pin задействованы. Фактически 3 x 6 пинов задействуются в подключении. А эти 4 маленьких дополнительных коннектора на входе в видюху запаяны на землю

---

Когда (после чего) появилась проблема:

Консультация

---

Ваши действия по решению проблемы:

Консультация

---

Комплектующие ПК:

Материнская плата: Gigabyte Aorus X570 Master

Процессор: AMD Ryzen 5950x

Оперативная память: 32 gb Corsair Vegeneance DDR4

Видеокарта: RTX 3090 Ti

Накопители (HDD/SDD): Aorus NVMe 2tb

Блок питания: Aorus 1200w

Сис-ма охлаждения: beQuiet PureLoop 280 mm

---

Операционная система: {"1":"Windows 11"}

---

[FVCK 105]

тебе сам переходник такой нужен или что, не понял проблемы

[MelRom 438]

21 минуту назад, FVCK сказал:

тебе сам переходник такой нужен или что, не понял проблемы

Не, автор хочет знать, соответствует ли данный переходник нужной распиновке ? А мы, видимо по картинке должны это определить ?



Изменено 14 января, 2023 пользователем MelRom

[FVCK 105]

2 минуты назад, MelRom сказал:

Не, автор хочет знать, соответствует ли данный переходник нужной распиновке ? А мы, видимо по картинке должны это определить ?

судя по картинке которую он скинул, я не уверен знает ли он что ему нужно

Изменено 14 января, 2023 пользователем FVCK

[MelRom 438]

В 08.01.2023 в 12:48, AlexFire сказал:

Суть и описание Вашей проблемы:

Созрел такой вопрос насчет переходника нвидии по питания для новых видеокарт.

Тут есть статья, где объясняется, как работает этот переходник. https://club.dns-shop.ru/blog/t-104-bloki-pitaniya-komputera/85422-kak-rabotaet-perehodnik-pitaniya-s-pcie-6-2-na-12vhpwr/?utm_referrer=https%3A%2F%2Fwww.google.com%2F. Для РТХ 3090 ti в оригинале на переходнике не задействованы эти 4 дополнительных коннектора.

Вопрос собственно такой: подойдет ли переходник с Алика (естественно он кастом и красивый) https://pl.aliexpress.com/item/1005005010963273.html?spm=a2g0o.cart.0.0.7450452c69JpCB&mp=1&gatewayAdapt=glo2pol для видеокарты?



Тут сомнение в том, что в ali-ковским переходнике не все коннекторы питания из 8 pin задействованы. Фактически 3 x 6 пинов задействуются в подключении. А эти 4 маленьких дополнительных коннектора на входе в видюху запаяны на землю

---

Когда (после чего) появилась проблема:

Консультация

---

Ваши действия по решению проблемы:

Консультация

---

Комплектующие ПК:

Материнская плата: Gigabyte Aorus X570 Master

Процессор: AMD Ryzen 5950x

Оперативная память: 32 gb Corsair Vegeneance DDR4

Видеокарта: RTX 3090 Ti

Накопители (HDD/SDD): Aorus NVMe 2tb

Блок питания: Aorus 1200w

Сис-ма охлаждения: beQuiet PureLoop 280 mm

---

Операционная система: Windows 11

---

Для того, чтобы дать точный ответ, нужен сам переходник и мультиметр, а так остаётся только искать отзывы, обзоры и тп., но это ты и сам в состоянии сделать.

5 минут назад, FVCK сказал:

судя по картинке которую он скинул, я не уверен знает ли он что ему нужно

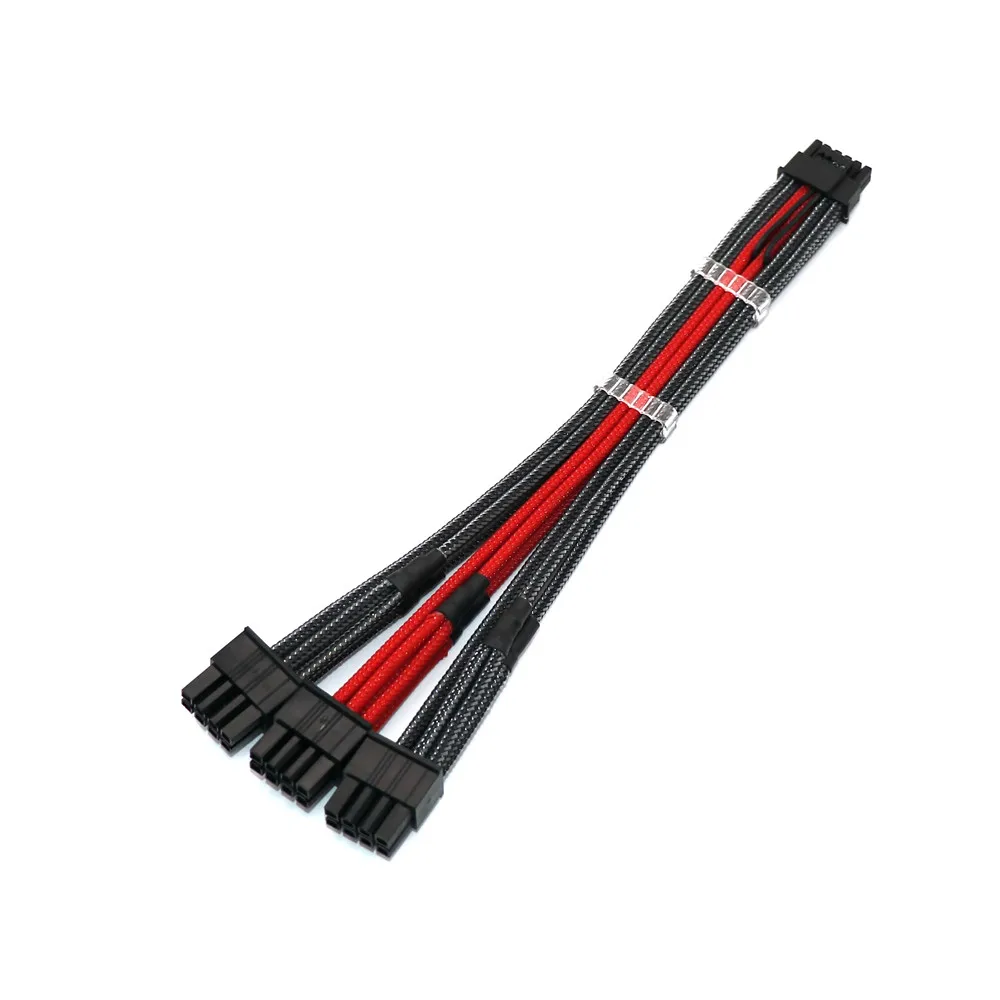

На картинке переходник 3х8 на 12, тут все верно

[AlexFire 0]

40 минут назад, FVCK сказал:

судя по картинке которую он скинул, я не уверен знает ли он что ему нужно

Я хочу узнать, будет ли ali-ковский переходник правильно работать по сравнению с родным от нвидии? В оригинальном переходнике все 8 пин задействованы, внутри есть контакты, металлические пины. А в алик переходнике задействованы только 6 пинов, а 2 пустые. Я говорю о самом коннекторе со сотороны блока питания, где стандаратные вилка на 8 пинов. НА фото видно, что этих пинов отходят только 6 проводов и потом они соединяются в 12 пиновым

Изменено 14 января, 2023 пользователем AlexFire
не дописал текст

[logg 302]

Без мультиметра и переходника подключенного к блоку ничего нельзя сказать. Видел ещё угловые для блоков seasonic. https://aliexpress.ru/item/1005005143932018.html?sku_id=12000031839117542

Изменено 21 января, 2023 пользователем logg

[AlexFire 0]

В 21.01.2023 в 22:13, logg сказал:

Без мультиметра и переходника подключенного к блоку ничего нельзя сказать. Видел ещё угловые для блоков seasonic. https://aliexpress.ru/item/1005005143932018.html?sku_id=12000031839117542

Самое что интересное на фотографиях этого переходника в местах контакта самого штекера к блоку питания там тоже не задействованы все разъёмы.

[logg 302]

9 часов назад, AlexFire сказал:

Самое что интересное на фотографиях этого переходника в местах контакта самого штекера к блоку питания там тоже не задействованы все разъёмы.

Думаю там примерно так

4 * 8pin -> 12 pin Sense 0 GND, Sense 1 GND = 600вт
3 * 8pin -> 12 pin Sense 0 Open, Sense 1 GND = 450вт
2 * 8pin -> 12 pin Sense 0 GND, Sense 1 Open = 300вт

Изначально от конструкции переходника зависит, что там замкнуто на землю, а что открыто.

Но всё же надо прозванивать

[AlexFire 0]

В 19.03.2023 в 19:07, logg сказал:

Думаю там примерно так

4 * 8pin -> 12 pin Sense 0 GND, Sense 1 GND = 600вт
3 * 8pin -> 12 pin Sense 0 Open, Sense 1 GND = 450вт
2 * 8pin -> 12 pin Sense 0 GND, Sense 1 Open = 300вт

Изначально от конструкции переходника зависит, что там замкнуто на землю, а что открыто.

Но всё же надо прозванивать

Понимаю, надо проверять. Всё-таки интересно почему оригинальные переходники Нвидии немного по-другому устроены

[Std_fast 773]

Доброго дня. Пока не купишь и не проверишь ничего не узнаешь. Навряд ли Вам кто-то здесь подскажет это. Экстрасенсы отсутствуют ???

[AlexFire 0]

Поднимем тему. Может кто-нибудь приобрел такой переходник?
